Để xác định công suất lý tưởng cho một Hộp đầu cuối cáp quang (FOTB) , bạn phải khớp số lượng sợi—cho dù 12 lõi, 24 lõi hoặc 48 lõi —với mật độ người đăng ký đang hoạt động hiện tại của bạn trong khi vẫn cho phép Biên độ tăng trưởng 20-30% cho việc mở rộng trong tương lai. Việc lựa chọn công suất phù hợp sẽ giúp ngăn chặn chi phí vốn ban đầu cao do dự phòng quá mức và tránh được những tắc nghẽn kỹ thuật do dự phòng thiếu.
Tìm hiểu công suất hộp đầu cuối cáp quang
Dung lượng hộp đầu cuối cáp quang đề cập đến số lượng lõi sợi quang tối đa mà thiết bị có thể kết thúc, ghép nối và phân phối cho người dùng cuối. Giới hạn vật lý này được xác định bởi số lượng cổng bộ điều hợp (SC, LC hoặc FC) và không gian bên trong dành cho khay nối và quản lý cáp.
Trong hiện đại FTTH (Cáp quang đến nhà) và FTTB (Cáp quang tới tòa nhà) triển khai, hộp đầu cuối đóng vai trò là cầu nối giữa cáp phân phối và cáp thả dẫn đến cơ sở của khách hàng. A Hộp đầu cuối cáp quang 12 lõi thường được sử dụng cho các cụm dân cư nhỏ, trong khi Mô hình 48 lõi là tiêu chuẩn cho các khu chung cư mật độ cao hoặc trung tâm thương mại. Dung lượng bạn chọn quyết định khả năng mở rộng và hiệu quả bảo trì mạng của bạn.

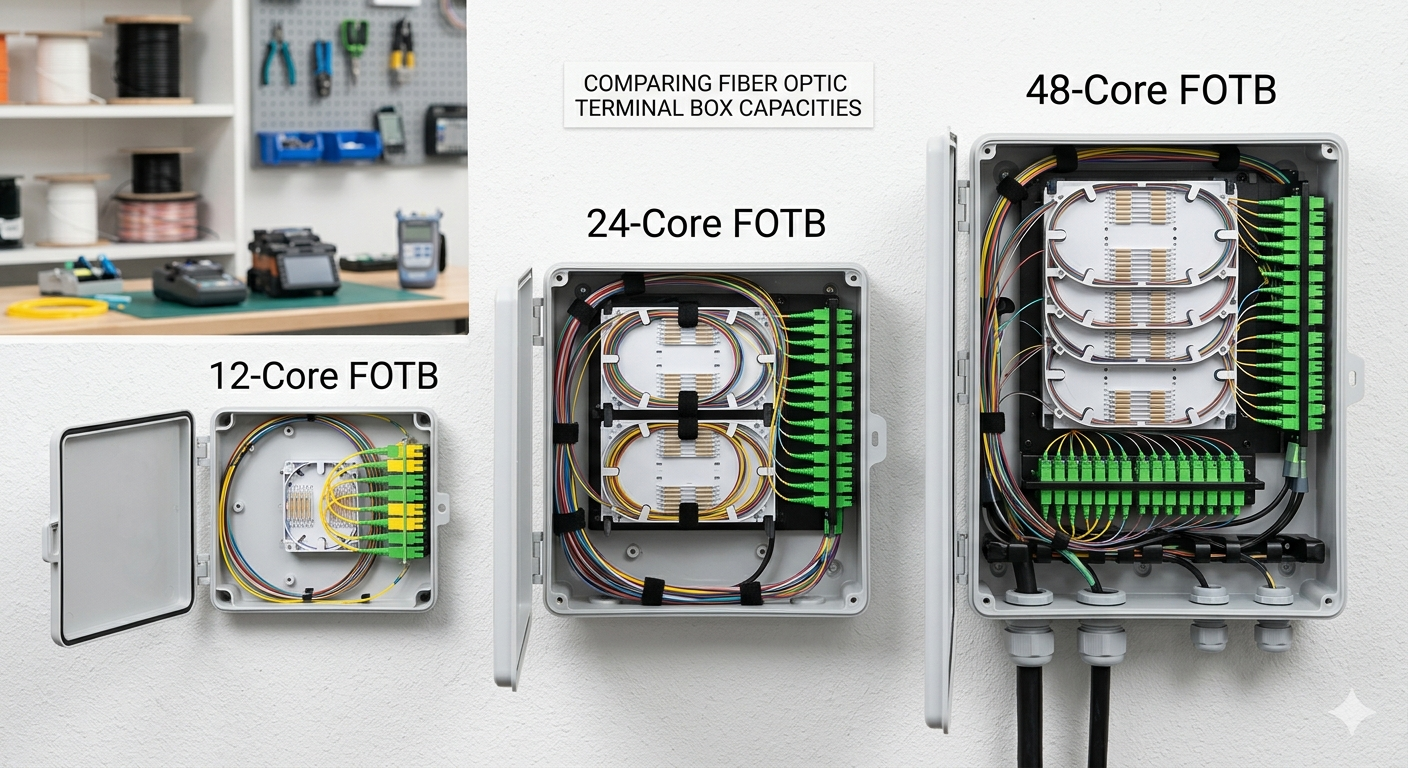

12 lõi so với 24 lõi so với 48 lõi: Phân tích so sánh
Sự khác biệt chính giữa các khả năng này nằm ở chỗ mật độ cổng và dấu chân không gian , điều này ảnh hưởng trực tiếp đến chi phí triển khai trên mỗi người đăng ký. Việc lựa chọn giữa các tùy chọn này đòi hỏi sự cân bằng giữa các hạn chế về không gian và tỷ lệ sử dụng dự đoán của các dịch vụ cáp quang của bạn.
| tính năng | FOTB 12 lõi | FOTB 24 lõi | FOTB 48 lõi |
| Ứng dụng điển hình | Biệt thự/Khu vực nông thôn | Căn hộ nhỏ | Tòa nhà cao tầng |
| Loại kết nối | SC Simplex / LC song công | SC Simplex / LC song công | LC song công / SC |
| Dung lượng khay nối | 1 x 12 lõi | 2 x 12 lõi | 4 x 12 lõi |
| Kích thước hộp trung bình | Nhỏ/Nhỏ gọn | Trung bình | Lớn / Treo tường |
So sánh các thông số kỹ thuật của Hộp đầu cuối cáp quang 12, 24 và 48 lõi để quy hoạch mạng.
Các yếu tố chính trong việc xác định công suất hộp đầu cuối cáp quang
Mật độ thuê bao là số liệu quan trọng nhất khi tính toán dung lượng cần thiết cho hộp thiết bị đầu cuối của bạn. Bạn phải tiến hành khảo sát địa điểm để xác định tổng số hộ gia đình hoặc văn phòng trong bán kính 50 mét tính từ điểm lắp đặt được đề xuất.
1. Giá đăng ký hiện tại và tương lai
Luôn cài đặt tăng thêm 25% công suất hơn đề xuất "khách hàng tiềm năng nồng nhiệt" hiện tại của bạn để giải thích cho sự phát triển mạng lưới tự nhiên. Nếu hôm nay bạn có 10 khách hàng quan tâm, Hộp đầu cuối cáp quang 12 lõi có vẻ đủ, nhưng nó không có chỗ cho sai sót hoặc những người hàng xóm trong tương lai đăng ký. Trong kịch bản này, một hộp 24 lõi cung cấp một bộ đệm an toàn hơn nhiều.
2. Loại đầu nối cáp quang (SC so với LC)
sử dụng Bộ điều hợp song công LC có thể tăng gấp đôi công suất của hộp thiết bị đầu cuối tiêu chuẩn một cách hiệu quả so với bộ điều hợp SC . Nếu không gian lắp đặt vật lý của bạn bị hạn chế (ví dụ: tủ tiện ích chật chội), bạn có thể đạt được mật độ 48 lõi trong hộp có kích thước 24 lõi bằng cách chuyển sang đầu nối LC.
3. Kiến trúc mạng (P2P so với PON)
Mạng quang thụ động (PON) kiến trúc thường sử dụng bộ chia bên trong Hộp đầu cuối cáp quang , điều này làm thay đổi đáng kể yêu cầu về không gian bên trong. Nếu bạn đặt bộ chia PLC 1:16 bên trong hộp, hộp 24 lõi là kích thước tối thiểu được khuyến nghị để quản lý sợi quang đầu vào, mô-đun bộ chia và 16 cáp thả đầu ra mà không vượt quá bán kính uốn sợi .
Tại sao Hộp đầu cuối cáp quang 24 lõi là “Điểm ngọt ngào”
các Dung lượng 24 lõi mang lại sự cân bằng tốt nhất giữa chi phí phần cứng và tính linh hoạt trong lắp đặt cho môi trường ngoại thành và đô thị. Nó đủ lớn để chứa các bộ chia và mang lại tiềm năng phát triển đáng kể nhưng cũng đủ nhỏ để gắn trên các cột điện mà không bị cản gió quá mức.
- Hiệu quả chi phí: các price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
- Đơn giản hóa hoạt động: Kỹ thuật viên có thể tiêu chuẩn hóa một loại hộp cho hầu hết các khu dân cư, giảm nhu cầu tồn kho phụ tùng đa dạng.
- Chia linh hoạt: A hộp 24 lõi có thể dễ dàng chứa hai bộ chia 1:8 hoặc một bộ chia 1:16 với nhiều chỗ cho dây cáp chùng xuống.
Những thách thức kỹ thuật của hộp dung lượng cao (48 lõi trở lên)
Quản lý cáp trở nên khó khăn hơn theo cấp số nhân khi số lượng sợi tăng lên 48 lõi trở lên. Định tuyến không đúng ở mật độ cao Hộp đầu cuối cáp quang dẫn đến tổn thất vĩ mô, có thể làm suy giảm tín hiệu cho hàng chục khách hàng cùng một lúc.
Khi triển khai hộp 48 lõi , đảm bảo các tính năng của đơn vị:
- Khay nối độc lập: Ít nhất bốn khay riêng biệt để tách các bó sợi khác nhau.
- Hệ thống ghi nhãn rõ ràng: Thẻ ID tích hợp cho mọi cổng để ngăn ngừa lỗi kỹ thuật viên trong quá trình bảo trì.
- Các tuyến đầu vào cáp chắc chắn: các ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the Đánh giá chống nước IP65 hoặc IP67 .
Kịch bản thực tế: Chọn công suất cho căn hộ 30 căn
Đối với một tòa nhà có 30 căn hộ dân cư, Hộp đầu cuối cáp quang 48 lõi là lựa chọn hợp lý duy nhất để đảm bảo 100% dịch vụ sẵn có và phù hợp với tương lai. Trong khi một hộp 24 lõi rẻ hơn, nó sẽ khiến 6 thiết bị không có khả năng phục vụ, đòi hỏi phải lắp đặt thứ cấp sau đó và sẽ tốn gấp ba lần số tiền tiết kiệm ban đầu.
Câu hỏi thường gặp (FAQ)
Sau này tôi có thể nâng cấp hộp 12 lõi lên hộp 24 lõi không?
Không, Dung lượng hộp đầu cuối cáp quang thường được cố định bằng khung vật lý và bảng chuyển đổi. Việc nâng cấp yêu cầu thay thế toàn bộ hộp và nối lại tất cả các kết nối hiện có, điều này gây ra thời gian ngừng hoạt động dịch vụ đáng kể. Luôn luôn tốt hơn nếu cung cấp quá mức một chút ngay từ đầu.
Số lượng sợi có ảnh hưởng đến xếp hạng IP của hộp không?
Một cách gián tiếp, vâng. Như số lượng lõi tăng lên , số lượng cổng thoát cho cáp thả tăng lên. Nếu Hộp đầu cuối cáp quang không được thiết kế với các vòng đệm chất lượng cao cho 48 dây cáp riêng lẻ nên nó dễ bị hơi ẩm xâm nhập hơn so với hộp 12 lõi nhỏ hơn có ít lỗ hở hơn.
Tác động của việc sử dụng đầu nối LC trong hộp 48 lõi là gì?
sử dụng Đầu nối song công LC cho phép bạn đạt được 48 lõi trong không gian vật lý thường dành riêng cho 24 đầu nối SC. Đây là giải pháp "Mật độ cao" lý tưởng cho các trung tâm dữ liệu hoặc các phòng viễn thông đông người, nơi không gian tường ở mức cao.
Danh sách kiểm tra cuối cùng để chọn hộp đầu cuối cáp quang của bạn
Trước khi hoàn tất việc mua hàng của bạn, hãy sử dụng danh sách kiểm tra này để đảm bảo Dung lượng hộp đầu cuối cáp quang phù hợp hoàn hảo với yêu cầu dự án của bạn:
- Tổng số thuê bao tiềm năng: Đếm mọi điểm kết nối có thể.
- Bộ đệm mở rộng: Thêm 20% vào tổng số của bạn.
- Yêu cầu bộ chia: Đảm bảo hộp có các khe dành riêng cho bộ chia PLC nếu sử dụng PON.
- Môi trường: Chọn các hộp được xếp hạng ngoài trời (IP65) để gắn trên cột hoặc treo tường.
- Loại sợi: Nối các bím tóc bên trong (G.652D hoặc G.657A) với cáp phân phối của bạn.
Tóm tắt: xác định Dung lượng hộp đầu cuối cáp quang là sự đánh đổi giữa chi phí và khả năng đảm bảo tương lai. Trong khi hộp 12 lõi phục vụ nhu cầu nông thôn và hộp 48 lõi xử lý mật độ đô thị, Hộp đầu cuối cáp quang 24 lõi vẫn là tiêu chuẩn ngành cho hầu hết các hoạt động triển khai FTTH do tính linh hoạt và quản lý cáp hiệu quả của nó.
