Làm cách nào để cài đặt đầu nối nhanh sợi quang?

2026-01-23

Lắp đặt đầu nối nhanh cáp quang là kỹ năng quan trọng đối với Fiber to the Home (FTTH) và bảo trì tại chỗ. Nói một cách đơn giản, quá trình lắp đặt bao gồm bốn bước cốt lõi: tước và làm sạch sợi, tách sợi, lắp và cố định nó, và cuối cùng là khóa vỏ. Công nghệ nối nguội này giúp loại bỏ nhu cầu sử dụng máy hàn nhiệt hạch đắt tiền, cho phép kết nối chất lượng cao trong vài phút chỉ bằng cách sử dụng dụng cụ cắt và tuốt dây đơn giản.

Đầu nối nhanh sợi quang là gì?

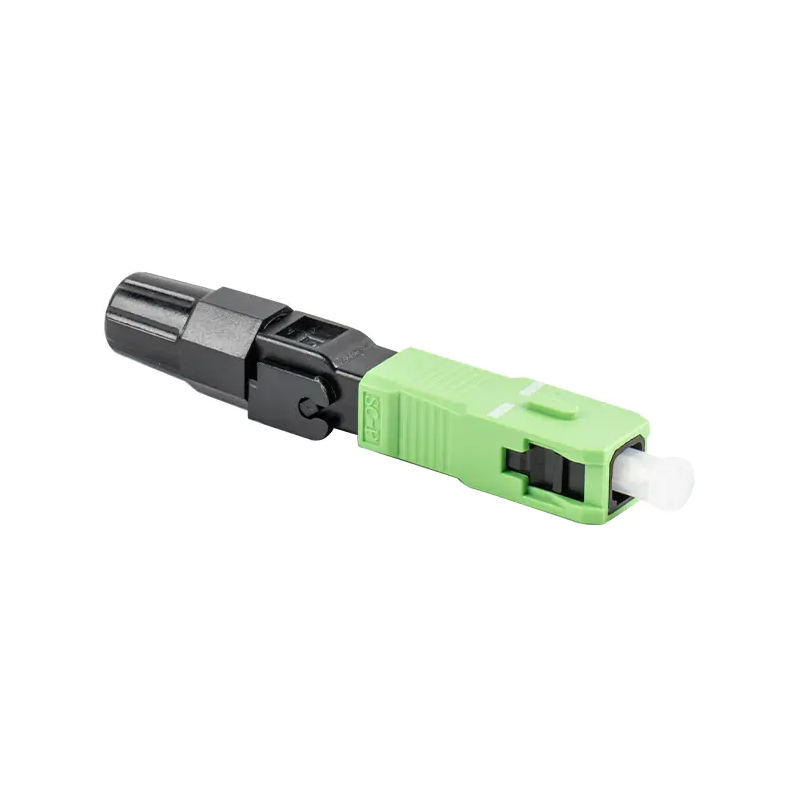

A Đầu nối nhanh sợi quang , thường được gọi là "đầu nối mối nối nguội" trong ngành, là đầu nối cấp nhà máy được đánh bóng trước. Nó chứa một loại gel phù hợp với chỉ số khúc xạ và sợi được cài đặt sẵn. Trong quá trình lắp đặt, sợi đã chuẩn bị sẵn chỉ cần được lắp vào rãnh chữ V để kết nối cơ học. Nó được sử dụng rộng rãi trong các bộ tách quang, khung phân phối và thiết bị đầu cuối ONU.

Công cụ cần thiết trước khi cài đặt

Trước khi bắt đầu, hãy đảm bảo bạn có các công cụ chuyên nghiệp sau để đảm bảo chất lượng kết nối:

Kìm Miller/kéo dây: Dùng để tước lớp phủ sợi.
Bộ tuốt sợi có chiều dài cố định: Đảm bảo độ dài tuốt sợi chính xác.
Máy cắt sợi: Một công cụ quan trọng quyết định độ phẳng của mặt đầu sợi.
Khăn lau không có xơ và cồn (độ tinh khiết 99% trở lên): Dùng để làm sạch hoàn toàn lõi sợi.
Bút đèn đỏ (tùy chọn): Dùng để kiểm tra tính liên tục của kết nối.

Các bước cài đặt chi tiết

1. Lắp nắp đuôi và tước sợi

Đầu tiên, chèn trước đầu nối nhanh cáp quang nắp đuôi của vào sợi. Sau đó, sử dụng máy tuốt sợi có chiều dài cố định để tước lớp vỏ ngoài và lớp phủ của sợi. Tiêu chuẩn là tước khoảng 50mm lớp vỏ bảo vệ bên ngoài, để lộ khoảng 20 mm sợi trần (độ dài cụ thể tùy thuộc vào hướng dẫn của thương hiệu đầu nối).

2. Làm sạch sợi

Đây là bước dễ bị bỏ qua nhất nhưng quan trọng nhất. Dùng khăn lau không có xơ ngâm trong cồn để lau mạnh phần sợi trần. Âm thanh "cạch cạch" cho biết nó đã sạch. Không chạm tay vào sợi đã được làm sạch nữa.

3. Cắt chính xác

Đặt sợi vào rãnh dẫn hướng của dao. Đầu nối nhanh sợi quangs có yêu cầu khắt khe về chiều dài cắt (thường chiều dài sợi trần là 10-12mm). Đảm bảo mặt cuối phẳng và không có gờ.

4. Chèn và khóa cơ

Từ từ đưa sợi quang vào thân đầu nối cho đến khi sợi quang có hình vòng cung nhẹ. Điều này cho thấy lõi sợi tiếp xúc chặt chẽ với sợi được cài đặt sẵn. Tại thời điểm này, ấn nắp khóa trên cùng (phần uốn) xuống để cố định sợi quang.

5. Hội nhà ở

Đẩy nắp đuôi lại và vặn chặt lại, sau đó gắn vỏ đầu nối. Lúc này có thể dùng bút đèn đỏ chiếu đèn từ đầu bên kia vào để kiểm tra độ rò rỉ ánh sáng tại điểm kết nối. Không có rò rỉ ánh sáng cho thấy kết nối thành công.

Mẹo để cải thiện tỷ lệ kết nối thành công

Giữ môi trường sạch sẽ: Bụi là kẻ thù lớn nhất của đầu nối nhanh cáp quang và sẽ trực tiếp dẫn đến hiện tượng mất tín hiệu chèn quá mức.
Độ chính xác cắt: Nếu kiểm tra cho thấy độ suy giảm cao thì nguyên nhân thường là do mặt đầu cắt không đồng đều. Việc cắt bỏ được khuyến khích.
Không dùng lực quá mạnh: Khi lắp cáp quang, dùng lực nhẹ nhàng để tránh làm đứt lõi sợi quang hoặc làm hỏng rãnh chữ V bên trong.

Nắm vững kỹ thuật lắp đặt đầu nối nhanh cáp quang không chỉ có thể nâng cao hiệu quả thi công mà còn giảm đáng kể chi phí bảo trì mạng cáp quang.
