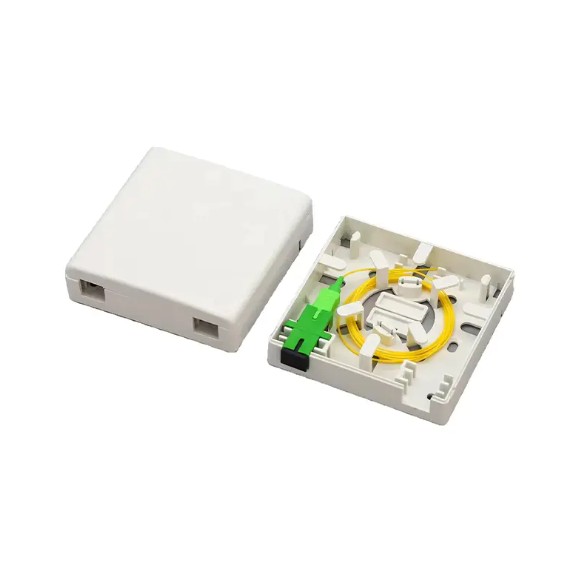

Hộp phân phối cáp quang (FDB) là một thiết bị thiết yếu trong mạng truyền thông cáp quang. Nó cung cấp một điểm quản lý tập trung, an toàn cho cáp quang đi vào tòa nhà hoặc thiết bị đầu cuối người dùng. Cho dù đối với các dự án công nghiệp, trung tâm dữ liệu hay giải pháp cáp quang đến nhà (FTTH) quy mô lớn, việc sử dụng FDB đúng cách là rất quan trọng để đảm bảo truyền tín hiệu quang ổn định và cải thiện hiệu quả bảo trì mạng.
Các chức năng và cấu trúc chính của hộp phân phối sợi quang
Các chức năng chính của một tấm vá sợi quang là để đảm bảo an toàn, bảo vệ, nối, chấm dứt và phân phối cáp quang. Nó thường bao gồm vỏ hộp, bảng kết nối cáp quang bên trong, khay nối, thiết bị lưu trữ cáp quang và thiết bị cố định cáp. Hiểu rõ các thành phần này sẽ tạo thuận lợi cho việc vận hành và bảo trì tốt hơn:
- Đầu vào cáp và thiết bị cố định: Bảo vệ cáp quang khỏi hư hỏng cơ học khi đi vào hộp phân phối và cố định chúng để tránh dịch chuyển.
- Nối và bảo quản sợi quang: Cung cấp một khu vực sạch sẽ và an toàn để nối sợi. Các sợi nối sau đó được cuộn lại và lưu trữ trong khay nối để bảo vệ các đầu nối sợi.
- Vá và kết nối cáp quang: Kết nối lõi sợi quang được nối với dây nối bằng bộ chuyển đổi (chẳng hạn như cáp SC và LC) để thiết lập kết nối với thiết bị sợi quang bên ngoài (chẳng hạn như bộ chuyển mạch và bộ thu phát sợi quang). Đây chính là ý nghĩa của "bản vá".
Các bước sử dụng hộp vá sợi quang đúng cách
1. Cài đặt và sửa chữa
Hộp vá cáp quang phải được lắp đặt ở vị trí khô ráo, sạch sẽ và dễ tiếp cận, chẳng hạn như phòng liên lạc, phòng thiết bị hoặc tường hành lang.
- Lựa chọn trang web: Đảm bảo nhiệt độ và độ ẩm xung quanh đáp ứng yêu cầu của thiết bị, đồng thời có đủ không gian để vận hành và mở rộng trong tương lai.
- Bảo đảm: Cố định hộp vá vào tường hoặc giá đỡ bằng các ốc vít như vít mở rộng. Giữ hộp thẳng.
2. Đi vào và cố định cáp
- Tước: Tước cáp quang theo yêu cầu, chừa lại một đoạn có độ dài thích hợp để đi vào khu vực nối.
- Bảo mật: Sử dụng kẹp cáp hoặc dây buộc cáp để cố định lõi gia cố và vỏ ngoài của cáp quang bên trong vỏ nhằm chịu lực căng và bảo vệ sợi quang khỏi bị căng.
3. Nối và cuộn sợi
- Chuẩn bị lõi sợi: Chuẩn bị lõi sợi trần của cáp quang và lõi sợi trần của đuôi lợn. Một đầu của bím tóc chứa sợi trần để nối; đầu kia chứa một đầu nối để cắm vào bảng điều khiển.
- Nối: Sử dụng máy hàn sợi tổng hợp để thực hiện nối chính xác nhằm giảm thiểu tổn thất mối nối.
- Lưu trữ và bảo vệ: Bảo vệ mối nối được nối bằng ống co nhiệt và cuộn gọn gàng vào khay nối. Bán kính uốn cong của sợi trong quá trình cuộn không được nhỏ hơn mức tối thiểu do nhà sản xuất sợi quy định, thường không nhỏ hơn 40mm, để tránh tăng tổn hao sợi.
4. Đi dây và kết nối
- Nối: Lắp đầu nối (chẳng hạn như đầu nối SC) trên dây cáp nối liền vào bộ chuyển đổi trên bảng vá cáp quang.
- Kết nối dây vá: Sử dụng dây nối cáp quang để kết nối bộ chuyển đổi trên bảng điều khiển với thiết bị liên lạc bên ngoài. Đảm bảo rằng mẫu dây vá phù hợp với loại bộ chuyển đổi.
Mẹo quản lý để tối ưu hóa việc sử dụng bảng vá sợi quang
Hiệu quả tấm vá sợi quang quản lý có thể giảm đáng kể tỷ lệ lỗi mạng và chi phí bảo trì.
- Ghi nhãn rõ ràng: Dán nhãn rõ ràng cho từng sợi, cổng và dây nối, cho biết điểm bắt đầu và điểm kết thúc cũng như mục đích của nó (chẳng hạn như "đường lên" hoặc "quyền truy cập của người dùng").
- Quản lý cáp: Sử dụng dây buộc cáp hoặc kẹp cáp để bó gọn gàng các dây cáp quang và các sợi được lưu trữ bên trong vỏ để tránh liên kết chéo và rối, đồng thời đảm bảo luồng không khí thông suốt.
- Kiểm tra thường xuyên: Thường xuyên kiểm tra bên trong bảng vá lỗi để đảm bảo nó không có bụi và hơi ẩm, đồng thời tất cả các kết nối đều an toàn và đáng tin cậy. Sử dụng máy đo công suất quang để kiểm tra cường độ tín hiệu quang khi cần thiết.
Các tấm vá sợi quang đóng vai trò là cầu nối nối các đường cáp quang và thiết bị đầu cuối. Chất lượng sử dụng và quản lý của chúng quyết định trực tiếp đến hiệu suất của toàn bộ mạng truyền thông cáp quang. Thông qua các quy trình cài đặt được tiêu chuẩn hóa và quản lý tinh tế, độ tin cậy và hiệu quả truyền dẫn của mạng cáp quang có thể được tối đa hóa, mang đến cho người dùng trải nghiệm truyền dữ liệu tốc độ cao và ổn định.
