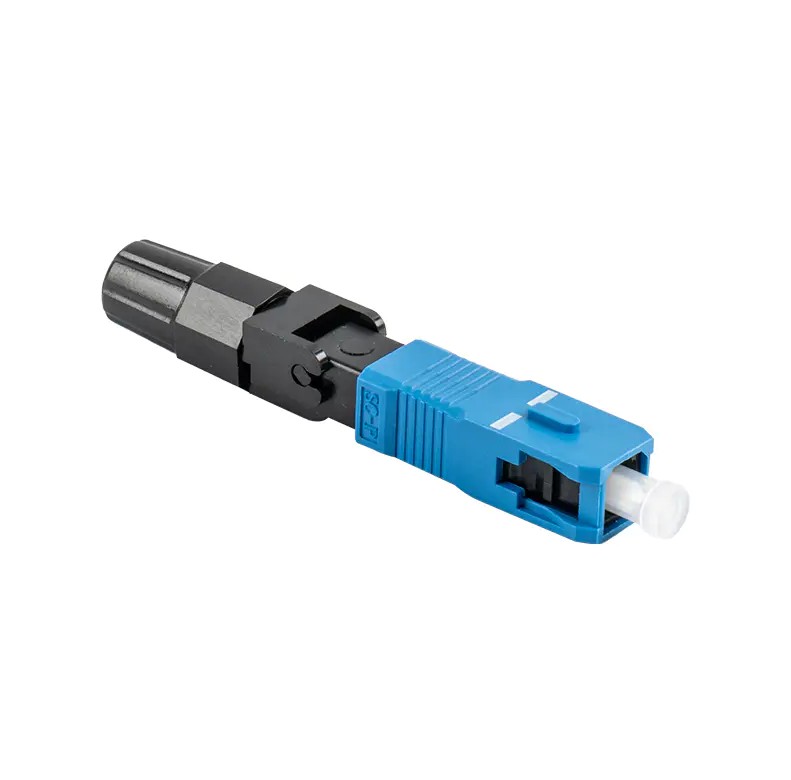

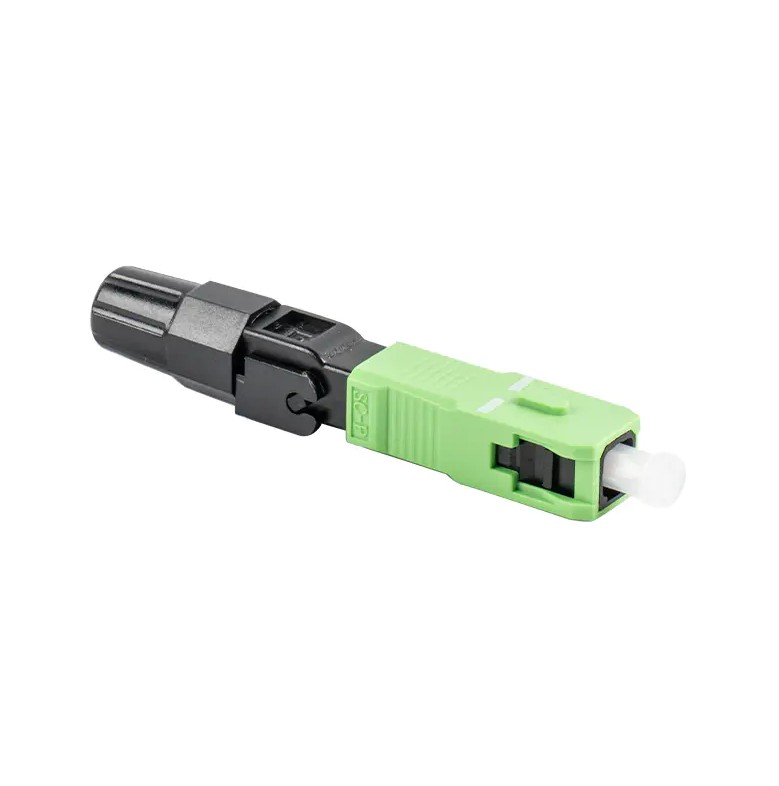

các Đầu nối nhanh sợi quang SC Series là một đầu nối cáp quang có khả năng đạt được kết nối cáp quang nhanh chóng về mặt cơ học và được thiết kế để nối cáp quang tại hiện trường. Nó thường có một ống kẹp được đánh bóng trước và cơ chế nối cơ học, cho phép nối sợi nhanh và đáng tin cậy.
Được phát triển bởi Tập đoàn NTT của Nhật Bản, đầu nối SC là đầu nối cáp quang có vỏ hình chữ nhật được sử dụng cho các kết nối có thể tháo rời giữa các sợi. Cấu trúc cơ bản của nó bao gồm một ống nối và ống bọc khớp nối, có kích thước giống như kích thước của đầu nối FC, nhưng cơ cấu buộc sử dụng cơ chế cắm và chốt, loại bỏ nhu cầu xoay.
các SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
các Importance of Fiber Optic Connectors in Modern Communication Networks
Đầu nối cáp quang là một thành phần thiết yếu của mạng truyền thông hiện đại. Chúng kết nối, bảo mật và bảo vệ sợi quang trong hệ thống thông tin sợi quang, đặt nền tảng cho việc truyền dữ liệu tốc độ cao, dung lượng cao và đường dài. Với sự phát triển nhanh chóng của công nghệ thông tin, phạm vi ứng dụng của đầu nối cáp quang tiếp tục mở rộng và tầm quan trọng của chúng ngày càng tăng.
1. Vai trò cốt lõi của việc kết nối và bảo mật sợi quang
các primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Hỗ trợ nhu cầu truyền dữ liệu tốc độ cao
Với sự phát triển của các công nghệ mới nổi như 5G, Internet vạn vật (IoT), điện toán đám mây và trí tuệ nhân tạo, nhu cầu về tốc độ truyền dữ liệu và băng thông ngày càng tăng. Là thành phần cốt lõi của hệ thống thông tin cáp quang, đầu nối cáp quang phải có băng thông cao, độ trễ thấp và độ tin cậy cao. Ví dụ, đầu nối nhanh sợi quang dòng SC sử dụng mối nối nhiệt hạch cơ học, loại bỏ nhu cầu về nhiệt hoặc chất kết dính để đạt được kết nối sợi nhanh và đáng tin cậy. Chúng lý tưởng cho các tình huống truy cập tốc độ cao như FTTH (cáp quang đến nhà).
3. Thích ứng với nhiều tình huống ứng dụng khác nhau
Đầu nối cáp quang được sử dụng rộng rãi trong các môi trường mạng truyền thông khác nhau, bao gồm nhưng không giới hạn ở:
Trung tâm dữ liệu và mạng doanh nghiệp: Trong trung tâm dữ liệu, đầu nối cáp quang được sử dụng để truyền dữ liệu tốc độ cao giữa máy chủ, bộ chuyển mạch, bộ định tuyến và các thiết bị khác và là chìa khóa để xây dựng kiến trúc mạng hiệu suất cao.
Mạng viễn thông: Trong mạng đường trục của nhà mạng và mạng khu vực đô thị, đầu nối cáp quang kết nối cáp quang, thiết bị đầu cuối quang và thiết bị truyền dẫn quang, tạo nền tảng cho truyền thông đường dài, dung lượng cao.
Fiber-to-the-Home (FTTH): Trong truy cập băng thông rộng tại nhà, đầu nối cáp quang kết nối cáp quang với thiết bị đầu cuối của người dùng, đóng vai trò quan trọng trong việc đạt được quyền truy cập gigabit và thậm chí 10G.
Hệ thống giám sát và an ninh: Trong giám sát video, quản lý giao thông, giám sát nguồn điện và các lĩnh vực khác, đầu nối cáp quang được sử dụng để xây dựng mạng truyền video thời gian thực, độ phân giải cao.
Tự động hóa công nghiệp và sản xuất thông minh: Trong điều khiển công nghiệp, robot, nhà máy thông minh và các lĩnh vực khác, đầu nối cáp quang được sử dụng để xây dựng mạng Ethernet công nghiệp có độ tin cậy cao và hệ thống điều khiển thời gian thực.
4. Cải thiện độ tin cậy và khả năng bảo trì của hệ thống thông tin liên lạc
các design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Thúc đẩy sự phát triển liên tục của công nghệ truyền thông
các continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Tuân thủ các tiêu chuẩn quốc tế và thông số kỹ thuật của ngành
Để đảm bảo tính tương thích và khả năng tương tác của các đầu nối cáp quang, một loạt tiêu chuẩn quốc tế liên quan đã được thiết lập, chẳng hạn như TIA/EIA-604-3, IEC 61754 và GB/T 17650. Các tiêu chuẩn này xác định rõ ràng kích thước, hiệu suất và phương pháp thử nghiệm của đầu nối cáp quang, đảm bảo khả năng tương thích giữa các sản phẩm từ các nhà sản xuất khác nhau và thúc đẩy sự phát triển lành mạnh của ngành truyền thông cáp quang.
So sánh đầu nối SC với các loại đầu nối khác (chẳng hạn như LC, FC và ST)
Đầu nối SC khác biệt đáng kể so với các loại đầu nối khác (chẳng hạn như LC, FC và ST) về cấu trúc, hiệu suất và tình huống ứng dụng. Sau đây là so sánh chi tiết:
1. Cấu trúc và hình thức
Đầu nối SC: Vỏ có hình chữ nhật, có thể cắm được và có thiết kế gắn vào. Chúng tương đối lớn, dài khoảng 28 mm và rộng 15 mm, thường có màu xanh lam hoặc xám.
Đầu nối LC: Nhỏ hơn đầu nối SC, đầu nối LC là hình chữ nhật nhỏ gọn, dài khoảng 15 mm và rộng 8 mm và thường có màu vàng. Sử dụng cơ cấu chốt giắc cắm mô-đun (RJ), đầu nối LC cắm tương tự như đầu nối SC nhưng nhỏ gọn hơn.
Đầu nối FC: Có hình tròn, kết nối bằng ren, đường kính khoảng 12 mm và chiều dài 30 mm và thường có màu xanh lá cây.
Đầu nối ST: Có hình dạng tròn, có cơ cấu bắt vít và cơ cấu khóa nửa vòng, phù hợp với hệ thống cáp quang đa mode.
2. Đặc tính hiệu suất
Đầu nối SC: Mang lại khả năng thay thế và lặp lại tuyệt vời, với suy hao chèn trong khoảng 0,3dB và suy hao phản hồi vượt quá 40dB, khiến nó phù hợp cho việc cắm và rút phích cắm thường xuyên.
Đầu nối LC: Nhỏ gọn, có tổn hao chèn trong khoảng 0,25dB và tổn hao phản hồi vượt quá 55dB. Hoạt động plug-in kéo đẩy của nó giúp tiết kiệm không gian và phù hợp với môi trường cáp mật độ cao.
Đầu nối FC: Cung cấp kết nối ren, an toàn với suy hao chèn khoảng 0,2dB và suy hao phản hồi vượt quá 50dB, khiến nó phù hợp với các môi trường yêu cầu độ ổn định cao.
Đầu nối ST: Dễ cài đặt nhưng dễ bị gỡ bỏ, phù hợp với môi trường truyền dẫn tốc độ thấp như mạng khuôn viên trường và mạng khu vực tòa nhà.
3. Kịch bản ứng dụng
Đầu nối SC: Được sử dụng rộng rãi trong xây dựng mạng của nhà khai thác viễn thông, mạng truyền hình cáp và mạng trong khuôn viên doanh nghiệp, chẳng hạn như mạng truy cập FTTB và FTTH, kết nối modem quang, bộ chia và các thiết bị khác.
Đầu nối LC: Thích hợp để kết nối máy chủ và thiết bị chuyển mạch trong trung tâm dữ liệu và kết nối các cổng trên khung phân phối cáp quang. Nó phù hợp với các tình huống cáp mật độ cao, chẳng hạn như nhu cầu cáp quang để mở rộng trung tâm dữ liệu.
Đầu nối FC: Dùng để kết nối các đường trục liên lạc đường dài và thiết bị lõi trong phòng máy tính, đảm bảo truyền tín hiệu quang ổn định, như trong các mạng truyền dẫn cáp quang đường dài liên tỉnh và thiết bị chuyển mạch lõi trong các trung tâm dữ liệu lớn.
Đầu nối ST: Thường được sử dụng trong các patch panel cáp quang, nhược điểm của chúng là dễ bị đứt, làm hỏng các điểm kết nối và ảnh hưởng đến chất lượng truyền thông cáp quang.
4. Ưu điểm và nhược điểm
Đầu nối SC: Ưu điểm bao gồm dễ vận hành, giá thấp, dễ cắm và rút phích cắm, dao động tổn thất chèn tối thiểu, cường độ nén cao và mật độ lắp đặt cao; nhược điểm bao gồm dễ dàng tách ra.
Đầu nối LC: Ưu điểm bao gồm kích thước nhỏ, phù hợp với hệ thống cáp mật độ cao và dễ dàng cắm và rút phích cắm; nhược điểm bao gồm quy trình sản xuất phức tạp và chi phí có thể cao hơn.
Đầu nối FC: Ưu điểm bao gồm kết nối an toàn và chống bụi tốt, phù hợp với các ứng dụng yêu cầu kết nối chặt chẽ hơn; nhược điểm bao gồm một quá trình cài đặt tương đối phức tạp.
Đầu nối ST: Ưu điểm bao gồm dễ lắp đặt và phù hợp với môi trường truyền tốc độ thấp; nhược điểm bao gồm dễ tách rời và không phù hợp với hệ thống cáp mật độ cao.
