Làm thế nào để chọn một mối nối sợi quang?

Việc lựa chọn cách đóng mối nối cáp quang phù hợp phụ thuộc vào Bốn yếu tố cốt lõi: môi trường lắp đặt, cấu hình đầu vào cáp, công suất đếm sợi và phương pháp bịt kín . Thực hiện đúng những điều này và bạn sẽ có một lớp keo bảo vệ các mối nối trong 20 năm. Nếu hiểu sai, hơi ẩm xâm nhập hoặc trục trặc cơ học có thể làm hỏng toàn bộ phân đoạn mạng. Hướng dẫn này chia nhỏ từng yếu tố với dữ liệu cụ thể để giúp bạn thực hiện quyết định đúng đắn.

một là gì Đóng cửa mối nối sợi quang và Tại sao việc lựa chọn lại quan trọng?

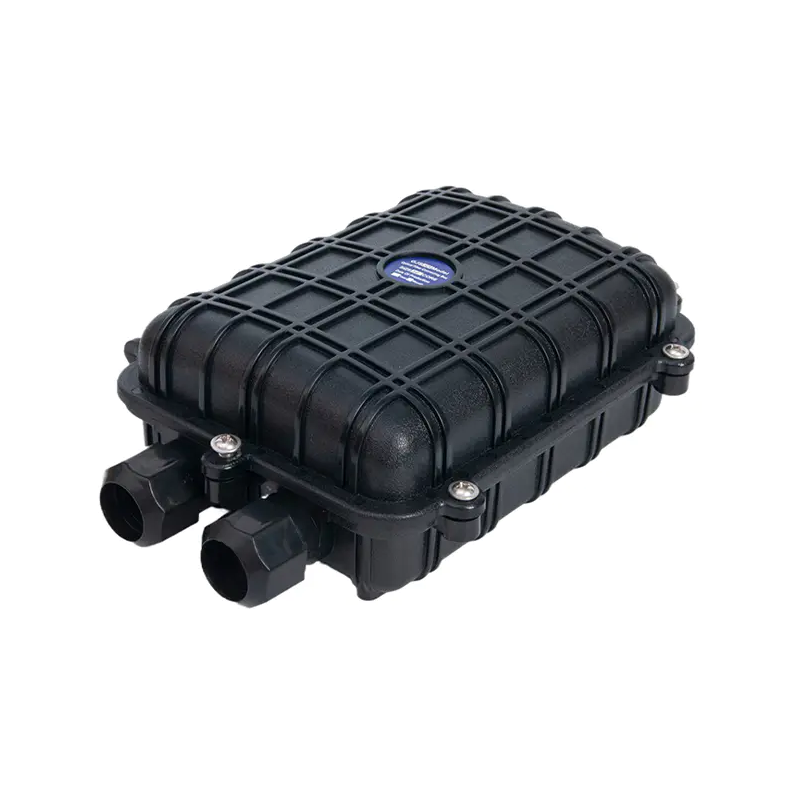

Vỏ bọc mối nối sợi quang (FOSC) là vỏ bọc kín giúp bảo vệ các mối nối sợi khỏi tác hại của môi trường - độ ẩm, bụi, bức xạ UV, sự thay đổi nhiệt độ và ứng suất cơ học. Chúng được sử dụng tại các điểm nối cáp, điểm nhánh và vị trí đầu cuối trong cả mạng cáp quang trên không và dưới lòng đất.

Việc đóng cửa không khớp là một trong những nguyên nhân phổ biến nhất gây ra lỗi mạng cáp quang tại hiện trường. Ví dụ: sử dụng nắp dạng vòm được xếp hạng IP67 trong hầm ngầm bị ngập nước nhiều lần — yêu cầu tối thiểu IP68 khi ngâm ở độ sâu 1 mét trong 24 giờ — có thể dẫn đến hỏng mối nối hoàn toàn trong vòng 6–18 tháng. Thông số kỹ thuật phù hợp giúp ngăn chặn việc ghép lại tốn kém và thời gian ngừng hoạt động của mạng.

Bước 1 – Xác định môi trường cài đặt

Môi trường là tiêu chí lựa chọn quan trọng nhất. Nó xác định xếp hạng bảo vệ chống xâm nhập (IP), cấp vật liệu và hệ số dạng đóng cần thiết.

Lắp đặt trên không

Đóng cửa trên không được gắn trên cột hoặc gắn vào dây truyền tin. Họ cần phải chống chọi Tiếp xúc với tia cực tím, tải trọng gió và chu kỳ nhiệt độ từ -40°C đến 70°C . Hãy tìm vỏ bằng polycarbonate hoặc ABS ổn định tia cực tím và xếp hạng IP55 tối thiểu. Đóng ngang (mông) là lựa chọn tiêu chuẩn cho trên không do dễ lắp và vào lại.

Dưới lòng đất / Chôn trực tiếp

Đóng cửa chôn trực tiếp phải được không thấm nước ít nhất là IP68 - thường được đánh giá là có thể ngâm ở độ sâu 1–3 mét trong 24–72 giờ tùy thuộc vào điều kiện đất đai. Ở đây, việc đóng kín kiểu mái vòm bằng gel hoặc keo co nhiệt được sử dụng rộng rãi. Tránh đóng cửa chỉ bằng nắp đậy kín bằng bu-lông; việc vào lại mà không làm hỏng con dấu là rất quan trọng cho việc bảo trì trong tương lai.

Hầm và hố ga ngầm

Hố ga và hố ga là môi trường khắc nghiệt nhất. Những không gian này có thể bị ngập lụt liên tục, tích tụ khí và khiến các khu vực đóng cửa trở thành nơi hoạt động của loài gặm nhấm. Chỉ định Đóng cửa được xếp hạng IP68 với niêm phong cơ học (miếng đệm nén hoặc dải thép không gỉ) thay vì hệ thống dạng gel, có thể xuống cấp theo chu kỳ ngập nước lặp đi lặp lại.

Risers trong nhà / tòa nhà

Việc đóng cửa trong nhà ở ống đứng hoặc phòng thiết bị yêu cầu khả năng bảo vệ chống xâm nhập thấp hơn (IP20 hoặc IP44 thường là đủ) nhưng có thể cần phải đáp ứng các tiêu chuẩn chống cháy như UL 94 V-0 hoặc IEC 60332. Ở đây, việc đóng cửa dạng khay hoặc kiểu nội tuyến nhỏ gọn là điển hình.

Bước 2 – Chọn kiểu đóng cửa phù hợp

Việc đóng mối nối sợi quang có ba kiểu dáng chính. Mỗi loại phù hợp với các kịch bản triển khai khác nhau:

Đóng cửa mái vòm sử dụng thiết kế chân đế và mái vòm được bịt kín bằng đai ốc nén hoặc vòng kẹp. Chúng có khả năng chống thấm IP68 tuyệt vời và hoạt động tốt trong môi trường có độ ẩm cao. Hạn chế: việc truy cập vào bên trong đòi hỏi phải tháo mái vòm, điều này có thể cồng kềnh trong các hầm kín.

Đóng ngang (mông) có vỏ hình trụ phân chia theo chiều dọc, giúp việc tiếp cận khay nối nhanh chóng và dễ dàng. Điều này khiến chúng được ưa chuộng khi triển khai trên không, nơi các kỹ thuật viên làm việc trên cột với thời gian và không gian hạn chế.

Đóng cửa nội tuyến cho phép cáp đi thẳng qua cả hai đầu, khiến chúng trở nên lý tưởng cho các mối nối cáp giữa nhịp trong hệ thống ống dẫn hoặc ống đứng của tòa nhà. Họ thường cung cấp dấu chân nhỏ gọn nhất.

Bước 3 – Xác định số lượng sợi và dung lượng khay nối

Luôn luôn kích thước đóng cửa cho Số lượng sợi nhiều hơn ít nhất 25–50% so với nhu cầu hiện tại . Việc mở rộng mạng lưới là điều phổ biến và việc mở lại một cơ sở đóng cửa bị chôn vùi để trao đổi trong một đơn vị lớn hơn là tốn kém và gây gián đoạn.

Các số liệu năng lực chính cần kiểm tra:

• Số lượng khay nối: Mỗi khay tiêu chuẩn chứa 12–24 mối nối (dung hợp hoặc cơ khí). Điểm nối 48 sợi cần tối thiểu 2–4 khay.
• Cổng cáp: Đếm số lượng cáp vào và ra. Một điểm phân nhánh có 1 bộ cấp nguồn và 4 cáp phân phối cần ít nhất 5 cổng. Hầu hết các cửa đóng dạng vòm đều có 3–6 cổng; đóng ngang có thể có 8 hoặc nhiều hơn.
• Chiều cao xếp khay: Đặc biệt khi đóng cửa dạng vòm, chiều cao của ngăn xếp khay bên trong sẽ giới hạn số lượng khay phù hợp - thường là 6–12 khay trong một thiết bị dạng vòm tiêu chuẩn.

Đối với các điểm phân phối FTTH (cáp quang đến nhà), việc đóng cửa xử lý 48–96 sợi với 4–6 cổng là điển hình. Đối với cáp trục hoặc cáp trung chuyển, dung lượng sợi 144–576 với 8–12 cổng là phổ biến hơn.

Bước 4 – Đánh giá phương pháp niêm phong

Hệ thống bịt kín xác định cả mức độ bảo vệ sự xâm nhập và mức độ dễ dàng đóng lại trong tương lai. Ba phương pháp chính là:

Niêm phong gel

Gel (hoặc mỡ) bịt kín các cổng vào cáp bằng hợp chất bán rắn phù hợp với hình dạng cáp không đều. Nó cung cấp hiệu suất IP68 đáng tin cậy và dễ cài đặt. Tuy nhiên, gel có thể bị khô hoặc thu hút các mảnh vụn theo thời gian và việc tái nhập vào cần phải được làm sạch, điều này làm tăng thêm thời gian bảo trì. Phù hợp nhất cho triển khai vĩnh viễn hoặc tái nhập thấp .

Niêm phong cơ khí / nén

Các miếng đệm nén và vòng đệm cao su bịt kín các cổng cáp khi được siết chặt bằng vít hoặc vòng kẹp. Những điều này cho phép nhập lại không cần công cụ hoặc tốn ít công sức và không để lại cặn. Chúng lý tưởng cho các hầm và hố ga nơi có thể đóng cửa nhiều lần trong năm. Được xếp hạng lên tới IP68 khi được cài đặt đúng cách.

Niêm phong co nhiệt

Ống co nhiệt có lớp lót dính được áp dụng trên các đầu vào cáp bằng súng nhiệt. Sau khi áp dụng, nó sẽ tạo ra một lớp bịt kín vĩnh viễn, có độ tin cậy cao. Sự đánh đổi đó là vào lại yêu cầu cắt ống co , làm cho nó chỉ phù hợp với các điểm nối mà hiếm khi - nếu có - được xem lại. Thường được sử dụng cho các ứng dụng tàu ngầm hoặc cơ sở hạ tầng quan trọng trong đó ưu tiên hàng đầu là tính kín đáo lâu dài.

Bước 5 – Kiểm tra tính tương thích của cáp và đường kính đầu vào

Không phải tất cả các cách đóng đều chấp nhận tất cả các loại cáp. Trước khi mua, hãy xác minh những điều sau:

• Phạm vi đường kính ngoài của cáp: Hầu hết các loại nắp đều chấp nhận cáp từ 5 mm đến 25 mm, nhưng một số loại nắp dạng vòm chỉ hỗ trợ cáp lên đến 16 mm. Cáp bọc thép thường có đường kính lớn hơn và yêu cầu bộ cổng cụ thể.
• Loại cáp: Mỗi loại cáp thả dẹt, cáp ống lỏng tròn và cáp ruy băng đều có các yêu cầu đầu vào khác nhau. Xác nhận việc đóng hỗ trợ hình dạng cáp cụ thể của bạn.
• Sức mạnh neo giữ thành viên: Cáp bọc thép hoặc cáp tự hỗ trợ cần có các neo chịu lực bên trong phần đóng để ngăn lực căng truyền đến các khay nối. Đảm bảo việc đóng cửa có phần cứng neo tương thích.

Bước 6 – Xác minh việc tuân thủ các tiêu chuẩn

Việc đóng cửa có uy tín được kiểm tra theo các tiêu chuẩn được quốc tế công nhận. Khi đánh giá một sản phẩm, hãy tìm kiếm sự tuân thủ:

Cần phải thận trọng khi xử lý danh sách đóng cửa tuân thủ IP68 mà không tham chiếu đến phương pháp thử nghiệm IEC 60529. Luôn yêu cầu báo cáo thử nghiệm của bên thứ ba từ các nhà cung cấp cho các hoạt động triển khai quan trọng.

Những sai lầm thường gặp cần tránh khi chọn kiểu đóng mối nối sợi

• Đánh giá thấp sự tăng trưởng của chất xơ: Kích thước đóng gói chính xác cho số lượng sợi ngày nay sẽ yêu cầu thay thế tốn kém khi công suất mở rộng. Luôn lập kế hoạch cho khoảng trống ít nhất 50%.
• Bỏ qua tần suất vào lại: Nếu điểm nối được truy cập hàng quý để bảo trì hoặc thay mới thì việc đóng kín bằng co nhiệt là không thực tế. Hãy kết hợp phương pháp niêm phong với mô hình hoạt động của bạn.
• Chọn IP67 cho hầm bị ngập: IP67 bao gồm khả năng ngâm trong 30 phút ở độ sâu 1 mét. Nhiều hầm ngầm đã trải qua tình trạng lũ lụt kéo dài ngoài mức này. IP68 với xếp hạng độ sâu và thời lượng cụ thể là không thể thương lượng trong các điều kiện này.
• Nhìn ra quản lý bán kính uốn cong: Cáp quang có bán kính uốn cong tối thiểu (thường là 20× đường kính cáp khi lắp đặt, 10× khi sử dụng lâu dài). Việc đóng cửa với các hướng dẫn định tuyến bên trong không đầy đủ sẽ gây ra tổn thất do uốn cong vi mô và cuối cùng là hỏng sợi.
• Bỏ qua bộ dụng cụ niêm phong trường: Nhiều cách đóng yêu cầu bộ dụng cụ niêm phong cổng có thể cài đặt tại hiện trường cho các cổng không sử dụng. Việc để các cổng mở — thậm chí bị giới hạn — có thể làm giảm xếp hạng IP theo thời gian trong môi trường khắc nghiệt.

Danh sách kiểm tra lựa chọn nhanh

Sử dụng danh sách kiểm tra này trước khi hoàn thành một đóng mối nối cáp quang mua:

1. Xác nhận môi trường lắp đặt: trên không, ống ngầm, chôn trực tiếp, hầm hoặc trong nhà
2. Xác định xếp hạng IP cần thiết: IP55 (trên không) / IP67 (thỉnh thoảng ngâm nước) / IP68 (ngâm liên tục)
3. Đếm tổng số sợi ngày hôm nay và thêm 50% để tăng trưởng - chọn kiểu đóng đáp ứng hoặc vượt quá con số này
4. Đếm các đầu vào cáp (cổng) cần thiết bao gồm cả phụ tùng cho cáp trong tương lai
5. Đo đường kính ngoài của cáp và xác nhận khả năng tương thích với phạm vi bộ cổng của bộ đóng
6. Chọn loại niêm phong: gel (vĩnh viễn), cơ khí/nén (tái nhập thường xuyên) hoặc co nhiệt (rất vĩnh viễn)
7. Xác minh sự tuân thủ với IEC 60529 và các tiêu chuẩn khu vực liên quan (GR-771, EN 50411)
8. Xác nhận các thanh dẫn bán kính uốn cong bên trong phù hợp với thông số kỹ thuật cáp của bạn
9. Kiểm tra xem các neo thành phần chịu lực có được bao gồm trong cáp bọc thép hoặc cáp tự hỗ trợ không
10. Yêu cầu báo cáo thử nghiệm của bên thứ ba về xếp hạng IP và hiệu suất môi trường
