Dây vá OM3 và OM4: Giải thích những khác biệt chính

Sự khác biệt chính giữa dây vá OM3 và OM4 nằm ở băng thông và khoảng cách truyền: OM4 cung cấp Băng thông phương thức hiệu quả (EMB) là 4700 MHz·km — nhiều hơn gấp đôi 2000 MHz·km của OM3 — và hỗ trợ Ethernet 100G trên 150 mét, so với chỉ 100 mét của OM3. Cả hai đều là loại sợi đa mode có chung cấu trúc lõi/vỏ 50/125 mm, nhưng OM4 sử dụng quy trình sản xuất sợi tinh tế hơn, khiến nó trở thành lựa chọn ưu tiên cho các trung tâm dữ liệu mật độ cao và môi trường mạng cần nhiều băng thông.

Dây vá OM3 và OM4 : Thông số kỹ thuật chính

Hiểu được sự khác biệt về mặt kỹ thuật giữa OM3 và OM4 là nền tảng để đưa ra quyết định đi cáp đúng đắn. Bảng dưới đây tóm tắt các thông số quan trọng nhất cạnh nhau.

Bảng 1: So sánh thông số kỹ thuật của dây vá OM3 và OM4
tham số	OM3	OM4
Đường kính lõi/vỏ	50/125 mm	50/125 mm
Băng thông phương thức hiệu quả (EMB)	2000 MHz·km	4700 MHz·km
Băng thông khởi động quá tải (OFL, 850nm)	1500 MHz·km	3500 MHz·km
Khoảng cách tối đa 10G Ethernet	300 m	400 m
Khoảng cách tối đa 40G Ethernet	100 m	150 m
Khoảng cách tối đa 100G Ethernet	100 m	150 m
Màu áo khoác tiêu chuẩn	Thủy	Erika Violet (hoặc Aqua)
Tiêu chuẩn quản trị	TIA-568-C.3 / ISO 11801	TIA-568-C.3 / ISO 11801

Tại sao OM4 cung cấp băng thông lớn hơn và phạm vi tiếp cận dài hơn?

Ưu điểm về hiệu suất của OM4 bắt nguồn từ cấu hình khúc xạ chiết suất được phân loại chính xác hơn trong lõi sợi. Dung sai sản xuất chặt chẽ hơn này làm giảm độ trễ chế độ vi sai (DMD), nghĩa là các xung ánh sáng lan truyền ít hơn khi chúng truyền đi, điều này trực tiếp chuyển thành băng thông chế độ cao hơn và độ méo tín hiệu thấp hơn trong khoảng cách xa hơn.

Về mặt thực tế:

OM3 cung cấp EMB của 2000 MHz·km , đủ cho các ứng dụng 10G và 40G ở khoảng cách vừa phải;
OM4 đạt 4700 MHz·km — cao hơn 2,35× — cho phép truyền 100G đáng tin cậy với các thiết bị quang học song song như bộ thu phát QSFP và QSFP28;
Ở tốc độ 40G và 100G, OM4 mang lại tầm với thêm 50 mét trên OM3, điều này rất quan trọng trong bố trí sàn trung tâm dữ liệu lớn.

Sự khác biệt này đặc biệt đáng chú ý khi kết hợp với các nguồn sáng VCSEL (Laser phát ra bề mặt khoang dọc), vốn rất nhạy cảm với băng thông phương thức của sợi quang mà chúng điều khiển.

Làm thế nào để xác định Dây vá OM3 và OM4s Trực quan

Việc xác định chính xác dây vá OM3 và OM4 tại hiện trường sẽ ngăn ngừa sự không khớp gây tốn kém. Hai loại có thể được phân biệt bằng màu vỏ và nhãn mác.

Màu áo khoác

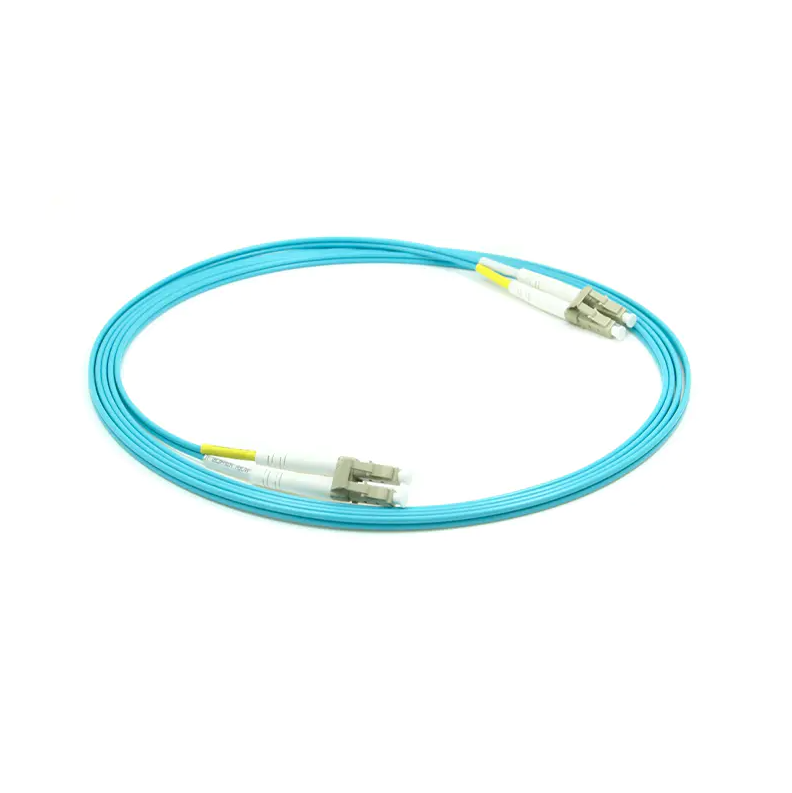

OM3: Aqua (xanh nhạt) - màu tiêu chuẩn theo TIA-568;
OM4: Erika Violet (tím nhạt) - được khuyến nghị bởi IEC 60793-2-10; tuy nhiên, một số cáp OM4 cũng sử dụng vỏ Aqua nên chỉ màu sắc không phải lúc nào cũng quyết định.

Ghi nhãn và đánh dấu in

Dây vá uy tín sẽ có chữ "OM3" hoặc "OM4" được in trực tiếp trên vỏ hoặc bốt đầu nối, thường đi kèm với "50/125" hoặc ký hiệu băng thông như "OM4 4700." Luôn kiểm tra dấu in thay vì chỉ dựa vào màu áo khoác, đặc biệt khi mua hàng từ nhiều nguồn.

Dây vá OM3 và OM4 có thể được trộn lẫn không?

Về mặt vật lý thì có - cả hai loại đều sử dụng cùng kích thước 50/125 μm, vì vậy đầu nối của chúng hoàn toàn tương thích và có thể được ghép nối với nhau . Tuy nhiên, việc trộn chúng vào một liên kết duy nhất sẽ làm giảm hiệu suất của đoạn sợi được đánh giá thấp hơn (nguyên tắc liên kết yếu nhất).

Ví dụ: trong liên kết 40G:

Một liên kết toàn OM4 hỗ trợ tối đa 150 mét ;
Trộn các đoạn OM3 và OM4 làm giảm khoảng cách tối đa hiệu quả tới Giới hạn 100 mét của OM3 ;
Việc trộn thường xuyên cũng có thể gây ra hiện tượng mất chèn bổ sung do chế độ không khớp tại điểm nối, làm tăng tỷ lệ lỗi bit.

Như một cách thực hành tốt nhất, sử dụng loại sợi nhất quán trong mỗi liên kết riêng lẻ . Điều này đặc biệt quan trọng ở mức 100G trở lên, nơi mà bất kỳ tổn thất biên ngân sách liên kết nào cũng trở nên khó chấp nhận hơn nhiều.

Khoảng cách truyền tối đa theo tốc độ mạng

Bảng 2: Phạm vi tiếp cận tối đa của OM3 và OM4 theo tốc độ Ethernet (theo IEEE 802.3)
Tốc độ mạng	Tiêu chuẩn IEEE	Khoảng cách tối đa OM3	Khoảng cách tối đa OM4
1G	1000BASE-SX	550 m	550 m
10G	10GBASE-SR	300 m	400 m
40G	40GBASE-SR4	100 m	150 m
100G	100GBASE-SR4	100 m	150 m
200G	200GBASE-SR4	100 m	100 m

Khi nào nên chọn OM3 và khi nào nên chọn OM4

Lựa chọn đúng đắn tùy thuộc vào yêu cầu tốc độ hiện tại của bạn, độ dài đường cáp và lộ trình nâng cấp.

Chọn OM3 Khi:

Mạng của bạn hoạt động lúc 10G với quãng đường chạy dưới 300 mét ;
Bạn đang quản lý mạng doanh nghiệp vừa và nhỏ hoặc mạng LAN của trường với khoảng cách giữa các giá đỡ ngắn;
Không có nhu cầu có thể thấy trước để di chuyển vượt quá 40G trong thời gian tới;
Bạn đang thay thế dây vá trong cơ sở hạ tầng OM3 hiện có để duy trì tính nhất quán.

Chọn OM4 khi:

Bạn đang triển khai Liên kết tốc độ 40G, 100G hoặc cao hơn với các bước chạy gần hoặc vượt quá 100 mét;
Bạn đang xây dựng hoặc mở rộng một trung tâm dữ liệu lớn với kiến trúc lá cột mật độ cao;
Lộ trình cơ sở hạ tầng của bạn bao gồm việc di chuyển lên 400G trong vòng 5–10 năm tới;
Bạn đang sử dụng cáp quang song song (giao diện MPO/MTP) cho hệ thống cáp đường trục có cấu trúc.

Điều đáng lưu ý là đối với 400G trở lên , ngành công nghiệp này đang ngày càng áp dụng sợi đa mode băng rộng OM5, hỗ trợ Ghép kênh phân chia bước sóng ngắn (SWDM) để tăng đáng kể dung lượng liên kết. Tuy nhiên, OM4 vẫn là điểm phù hợp thực tế cho việc triển khai 100G hiện tại.

Các loại đầu nối và tác động của chúng đến hiệu suất OM3/OM4

Bất kể bạn chọn OM3 hay OM4, loại đầu nối và chất lượng bề mặt cuối đều quan trọng như nhau đối với hiệu suất liên kết tổng thể. Các đầu nối dây vá đa mode phổ biến bao gồm:

LC song công : Loại được sử dụng rộng rãi nhất cho bộ thu phát SFP/SFP/QSFP trong các ứng dụng 1G đến 100G; yếu tố hình thức nhỏ gọn;
SC song công : Phổ biến trong các mạng doanh nghiệp truyền thống và mạng vùng lưu trữ;
MPO/MTP : Được sử dụng để truyền song song 40G/100G/400G, bó 8, 12 hoặc 24 sợi vào một đầu nối duy nhất — cần thiết cho hệ thống cáp trục trung tâm dữ liệu mật độ cao;
ST : Đầu nối kiểu lưỡi lê vẫn được tìm thấy trong thiết bị mạng cũ.

Đối với phong cách đánh bóng, dây vá đa chế độ thường sử dụng PC (Liên hệ vật lý) hoặc UPC (Liên hệ siêu vật lý) hoàn thiện mặt cuối, với tổn thất chèn điển hình ≤ 0,3 dB. Tránh kết nối các đầu nối UPC đa chế độ với các đầu nối APC (Tiếp xúc vật lý góc) — chênh lệch góc 8° gây ra hiện tượng phản xạ ngược và mất tín hiệu đáng kể, ngay cả khi chúng có thể kết hợp về mặt vật lý.

Khả năng tương thích ngược và giá trị đầu tư lâu dài

OM4 hoàn toàn tương thích ngược với thiết bị OM3. Dây vá OM4 có thể được cắm trực tiếp vào bất kỳ cổng hoặc bộ thu phát nào được thiết kế ban đầu cho OM3 mà không có bất kỳ xung đột vật lý nào. Điều này có nghĩa là việc nâng cấp lên OM4 không yêu cầu thay thế phần cứng hiện có.

Từ góc độ tổng chi phí sở hữu, việc triển khai OM4 trong các hệ thống lắp đặt mới mang lại thời gian sử dụng lâu hơn:

Khi mạng 10G sau đó được nâng cấp lên 100G, Cáp OM4 có thể giữ nguyên vị trí không cần kéo lại sợi;
OM3 chạy gần đến ranh giới 100 mét ở 100G để lại rất ít khoảng trống cho việc mở rộng trong tương lai, có khả năng buộc phải thực hiện dự án nối lại cáp tốn kém;
Đối với các trung tâm dữ liệu có kế hoạch tăng trưởng công suất liên tục trong khoảng thời gian 5–10 năm, OM4 là lựa chọn dài hạn hợp lý hơn về mặt kinh tế.

Tóm tắt: OM3 hoặc OM4 - Bạn nên chọn cái nào?

Quyết định này dựa trên ba tiêu chí đơn giản:

Nếu tốc độ hiện tại của bạn là 10G và đường cáp dưới 300 mét , OM3 đáp ứng đầy đủ nhu cầu của bạn;
Nếu bạn đang chạy 40G hoặc 100G hoặc khoảng cách vượt quá 100 mét , OM4 là sự lựa chọn đúng đắn;
cho xây dựng trung tâm dữ liệu mới hoặc bất kỳ mạng nào có đường dẫn nâng cấp rõ ràng , việc triển khai OM4 ngay từ đầu sẽ tránh được chi phí đi lại cáp trong tương lai.

Sự khác biệt cơ bản giữa OM3 và OM4 không nằm ở cấu trúc vật lý của chúng — cả hai đều là sợi đa mode có chỉ số phân loại 50/125 μm — mà ở độ chính xác trong sản xuất và băng thông có thể đạt được. OM4 là bản nâng cấp hiệu suất so với OM3, không phải là sự thay thế cho một công nghệ khác. Trong ứng dụng phù hợp, cả hai đều là giải pháp cáp quang đa mode đáng tin cậy, tuân thủ tiêu chuẩn.
