OTDR

Thiết bị cáp quang OTDR là thiết bị chuyên nghiệp được sử dụng để kiểm tra và xử lý sự cố mạng cáp quang.
Đo lường và định vị chính xác: Thiết bị sợi quang OTDR có thể đo chính xác độ dài, tổn thất, sự kiện phản xạ và vị trí các điểm lỗi của liên kết sợi quang bằng cách đưa các xung ánh sáng và phân tích tín hiệu tán xạ ngược và phản xạ trong sợi quang. Những tính năng này làm cho nó trở thành một công cụ quan trọng để đảm bảo độ tin cậy và hiệu suất của mạng cáp quang.

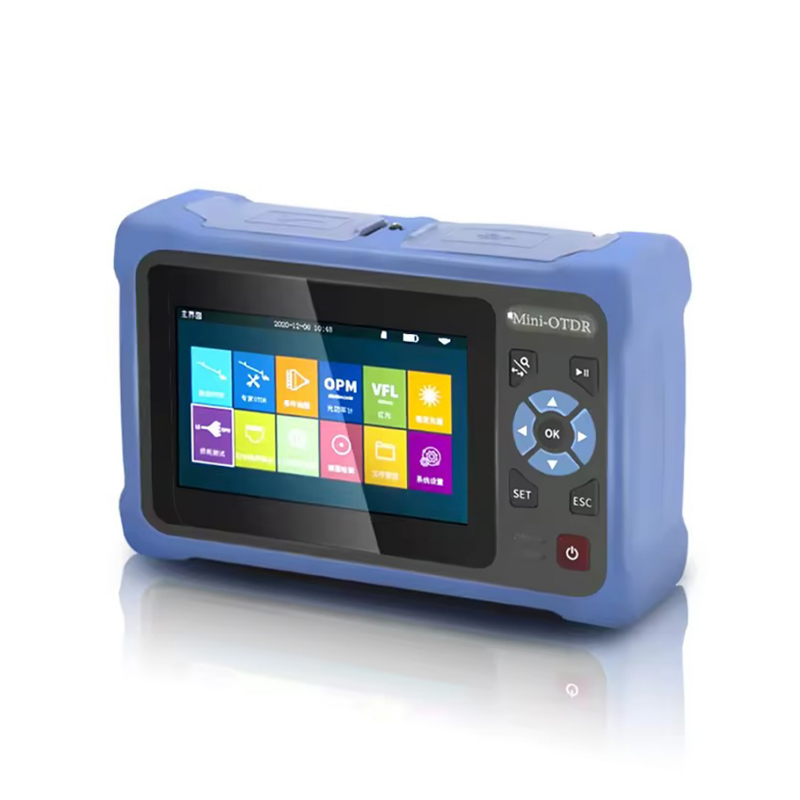

  • NK4000D NK4000D

    NK4000D

    OTDR dòng NK4000 sử dụng màn hình cảm ứng điện dung 4,3 inch. Nó tích hợp 12 ch
GIỚI THIỆU

Công ty TNHH Công nghệ Truyền thông Ninh Ba Goshining là doanh nghiệp thiết kế, sản xuất và bán đầy đủ các sản phẩm cáp quang với dịch vụ chất lượng cao và hạng nhất, cho phép chúng tôi đáp ứng mọi nhu cầu của khách hàng và cung cấp dịch vụ một cửa. Các sản phẩm của chúng tôi bao gồm Đầu nối nhanh sợi quang, Dây nối, Bộ chia PLC, Cáp, Hộp phân phối, Đóng mối nối và Hộp đầu cuối, v.v. Chúng tôi cũng cung cấp các dịch vụ Tùy chỉnh để giúp phát triển thương hiệu của riêng bạn.

Giấy chứng nhận
Tin tức
  • Dec 05, 2025_Goshining

    Các chức năng của hộp thiết bị đầu cuối cáp quang là gì?

    Trong các mạng truyền thông hiện đại, một hộp thiết bị đầu cuối cáp quang (Fiber Optic Terminal Box) hay còn gọi là hộp phân phối cáp quang, hộp hành lang cáp quang hay hộp chia cáp quang là thành phần quan trọng không thể thiếu t...
    Đọc thêm
  • Nov 28, 2025_Goshining

    Làm thế nào để sửa chữa dây vá sợi quang?

    Truyền thông cáp quang đã trở thành nền tảng của cơ sở hạ tầng mạng hiện đại. Trong toàn bộ mạng quang, dây vá sợi quang chắc chắn là những thành phần kết nối phổ biến và quan trọng nhất. Tuy nhiên, việc dây nối cáp quang bị hư hỏ...
    Đọc thêm
  • Nov 14, 2025_Goshining

    Đầu nối nhanh sợi quang là gì?

    Trong thời đại thông tin phát triển nhanh chóng ngày nay, truyền thông cáp quang đã trở thành công nghệ cốt lõi cho mạng đường trục và mạng truy cập. Việc triển khai và bảo trì nhanh chóng mạng cáp quang phụ thuộc rất nhiều vào thành phầ...
    Đọc thêm
OTDR Industry knowledge

Cơ chế hoạt động của OTDR tương tự như hệ thống radar và nó thực hiện chẩn đoán liên kết sợi quang thông qua phân tích miền thời gian quang học chính xác:

Hệ thống phát xung: OTDR được tích hợp nguồn laser có độ ổn định cao, phát ra các xung ánh sáng hẹp có bước sóng cụ thể. Năng lượng xung có thể đạt tới 100mW, độ rộng xác định độ phân giải khoảng cách thử nghiệm và tần số lặp lại (1kHz-50kHz) ảnh hưởng đến tốc độ đo. Hệ thống điều khiển xung thông minh có thể tự động tối ưu hóa tổ hợp thông số theo khoảng cách kiểm tra.

Phân tích tán xạ ngược: Khi xung ánh sáng được truyền trong sợi quang, sự tán xạ Rayleigh (khoảng 0,0001% tổng công suất quang) sẽ được tạo ra và một số photon (khoảng -50dB đến -80dB) sẽ quay trở lại theo đường đi ban đầu. OTDR thu được những tín hiệu yếu này thông qua máy dò APD có độ nhạy cao và ghi lại chính xác thời gian và cường độ phản hồi của chúng. Cường độ ánh sáng tán xạ tỷ lệ thuận với hệ số suy giảm của sợi quang và sự suy hao giữa hai điểm bất kỳ có thể được tính bằng cách phân tích độ dốc của đường cong tán xạ.

Phát hiện sự kiện phản xạ: Khi xung ánh sáng gặp đầu nối, khớp cơ học hoặc mặt đầu sợi quang, sẽ tạo ra phản xạ Fresnel mạnh (mạnh hơn 1000 lần so với tán xạ). Bằng cách xác định các đỉnh phản xạ này (dải động lên tới 45dB), OTDR có thể xác định chính xác vị trí của các điểm sự kiện khác nhau (độ chính xác ± 0,5 mét) và tính toán tổn thất phản xạ của chúng (độ chính xác ± 0,1dB). Các thuật toán đặc biệt có thể phân biệt các đặc điểm khác nhau của đầu nối hoạt động (phản xạ mạnh) và điểm hợp nhất (không phản xạ).

Xử lý dữ liệu thông minh: OTDR hiện đại sử dụng công nghệ xử lý tín hiệu số để cải thiện tỷ lệ tín hiệu trên nhiễu thông qua nhiều mức trung bình. Các thuật toán học máy có thể tự động xác định hơn 20 loại sự kiện điển hình (như tổn thất uốn, suy giảm đỉnh điểm nước, v.v.) và tạo báo cáo thử nghiệm chuyên nghiệp. Chức năng kiểm tra đa bước sóng (đồng bộ hóa bước sóng kép hoặc ba bước sóng) có thể đánh giá toàn diện các đặc tính phân tán và độ suy giảm phụ thuộc bước sóng của sợi quang.
