Bộ chia PLC sợi quang

Là một trong những sản phẩm cốt lõi của Công ty TNHH Công nghệ Truyền thông Ninh Ba Goshining, bộ chia PLC sợi quang (bộ tách mạch sóng ánh sáng phẳng) là thiết bị quang thụ động được phát triển dựa trên công nghệ ống dẫn sóng quang phẳng. Nó được sử dụng để phân phối đồng đều một tín hiệu quang đầu vào đến nhiều cổng đầu ra. Nó là thành phần chính trong mạng cáp quang đến nhà (FTTH), mạng quang thụ động (PON) và mạng phân phối tín hiệu quang đa nút. Dựa vào khả năng tích hợp của công ty trong việc thiết kế, sản xuất và bán đầy đủ các sản phẩm cáp quang, Ninh Ba Goshining cam kết cung cấp cho khách hàng bộ chia PLC chất lượng cao, độ tin cậy cao và các giải pháp truyền thông quang học một cửa để đáp ứng nhu cầu đa dạng từ truy cập tại nhà đến mạng đường trục.

Nguyên tắc làm việc
Bộ tách PLC sử dụng các quy trình bán dẫn (như quang khắc và khắc) để tạo ra các cấu trúc ống dẫn sóng vi quang trên đế thạch anh. Sau khi tín hiệu quang đầu vào đi vào ống dẫn sóng nhánh loại Y, cấu trúc phân tách theo tầng được sử dụng để đạt được phân bố công suất quang 1xN hoặc 2xN. Nguyên lý phân tách dựa trên sự ghép mode và phân bố năng lượng của trường điện từ trong ống dẫn sóng. Thiết kế bộ chia PLC của Ninh Ba Goshining tối ưu hóa các thông số cấu trúc ống dẫn sóng để đảm bảo tính đồng nhất và đặc tính tổn hao thấp của chuyển hướng tín hiệu quang, cung cấp khả năng phân phối tín hiệu quang ổn định cho FTTH, PON và các tình huống khác.

Cấu trúc cốt lõi và bao bì

1. Chip dẫn sóng quang
Là thành phần cốt lõi, chip ống dẫn sóng sử dụng vật liệu polymer dioxide có độ tinh khiết cao (SiO₂) hoặc hiệu suất cao và thực hiện chức năng phân tách tín hiệu quang thông qua các mạch dẫn sóng quang phẳng chính xác. Ninh Ba Goshining kiểm soát chặt chẽ độ tinh khiết của vật liệu chip và độ chính xác của cấu trúc ống dẫn sóng để đảm bảo tính ổn định của hiệu suất quang học và hỗ trợ cấu hình tỷ lệ phân chia linh hoạt từ 1x2 đến 2x64.

2. Mảng sợi
Đầu vào/đầu ra sử dụng mảng sợi quang đơn mode được bố trí có độ chính xác cao (thường là sợi G.652.D), được kết nối liền mạch với chip ống dẫn sóng thông qua công nghệ cắt góc 8 độ và khớp nối có độ chính xác cao. Quy trình ghép nối do công ty tự phát triển đảm bảo độ chính xác căn chỉnh của sợi quang và ống dẫn sóng, giảm tổn thất chèn và cải thiện tính nhất quán của sản phẩm.

3. Hình thức đóng gói
Ninh Ba Goshining cung cấp nhiều giải pháp đóng gói khác nhau để đáp ứng nhu cầu của các tình huống khác nhau:

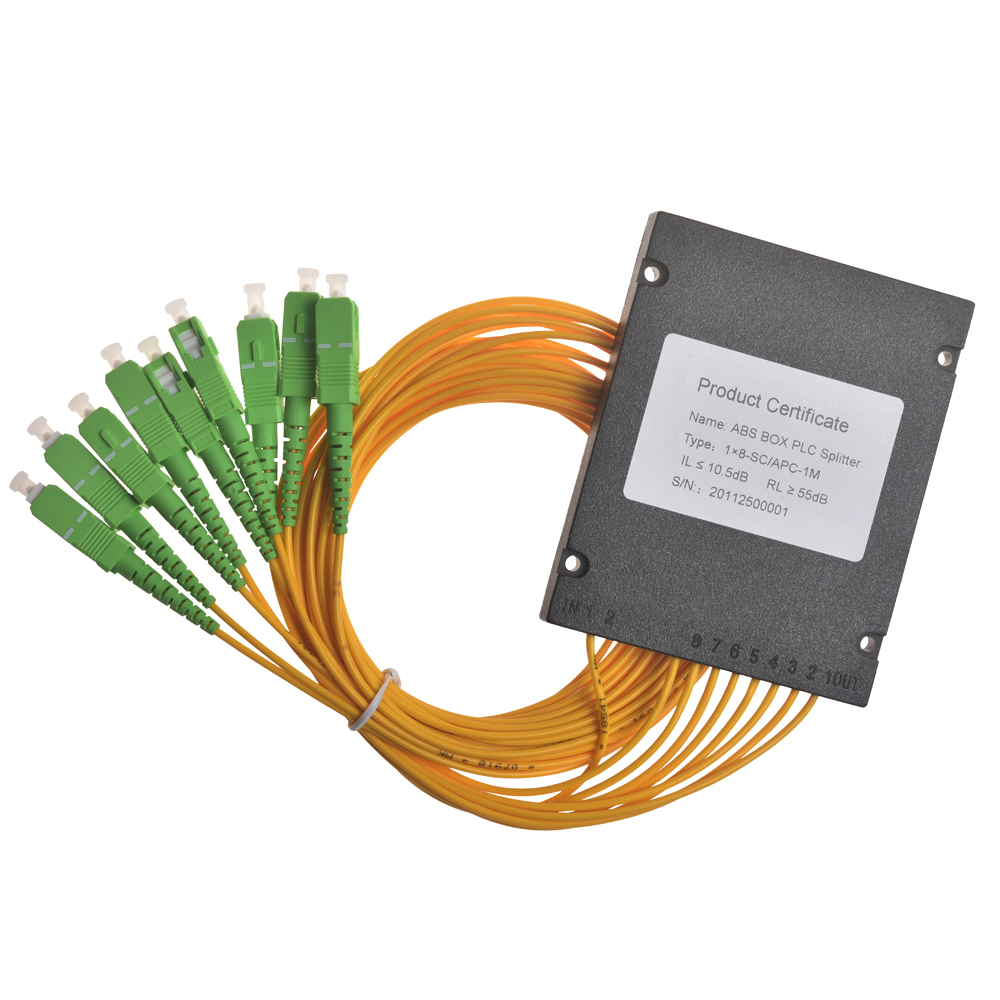

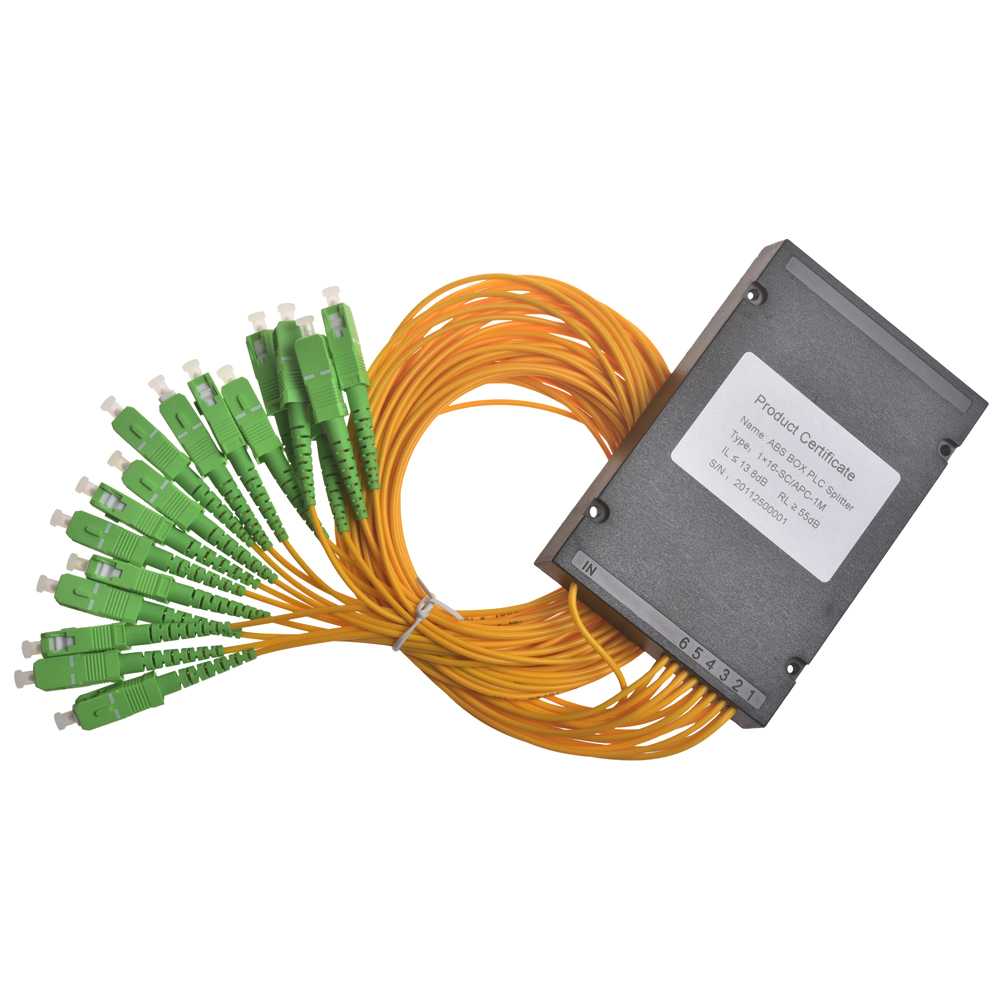

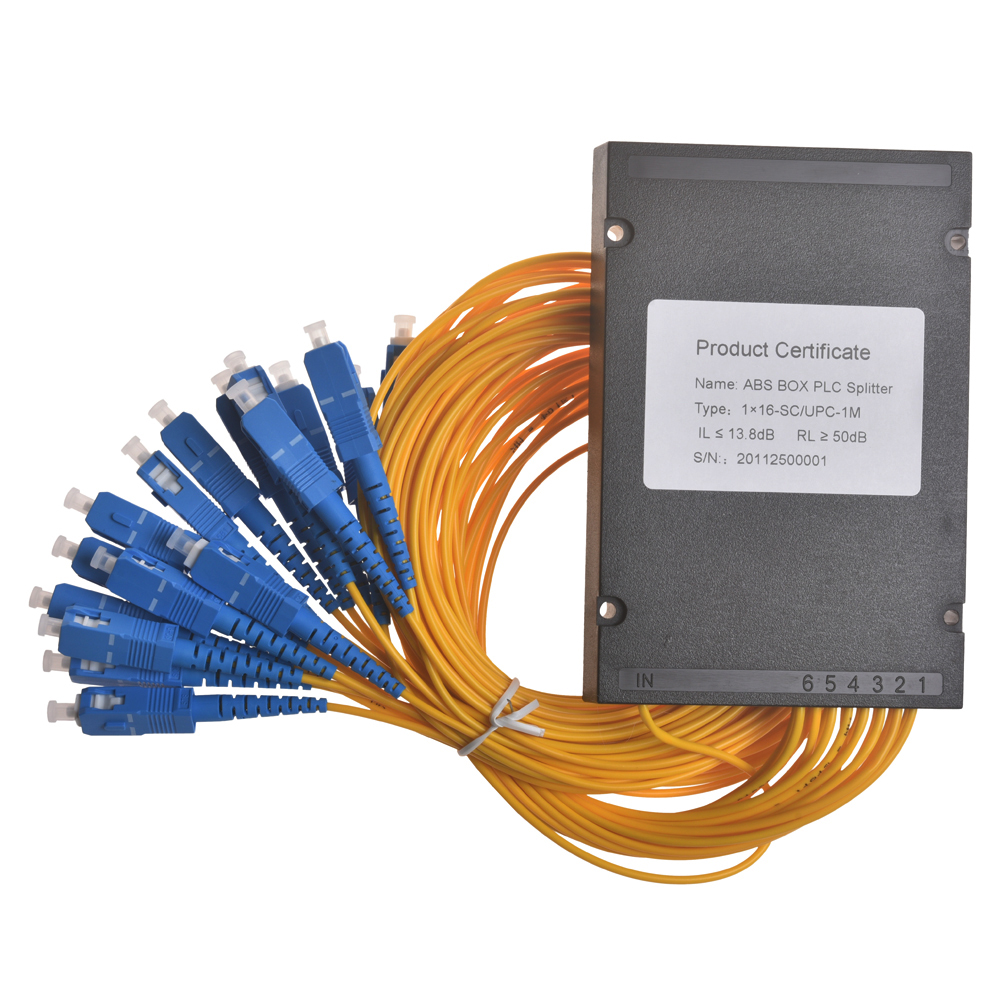

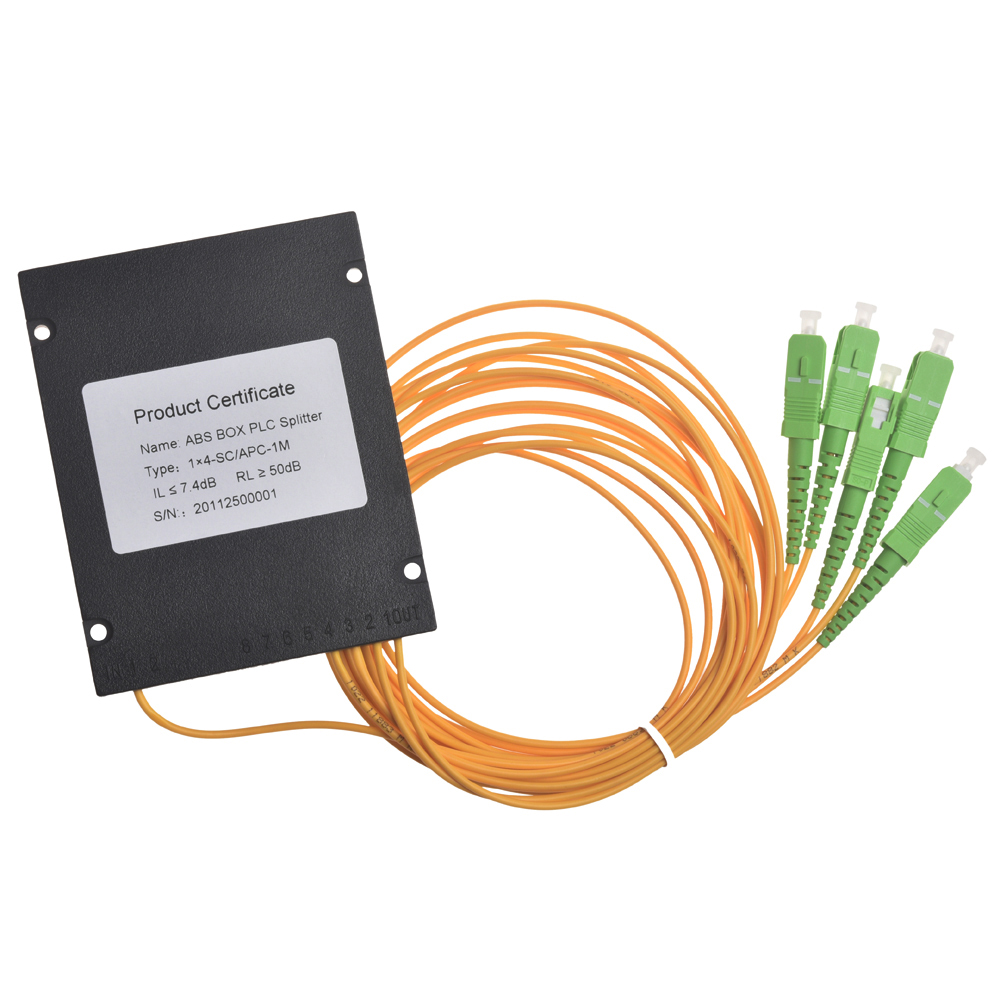

Bao bì vi mô (Micro): thiết kế hộp nhựa ABS nhỏ gọn, thích hợp đặt bên trong hộp phân phối quang;

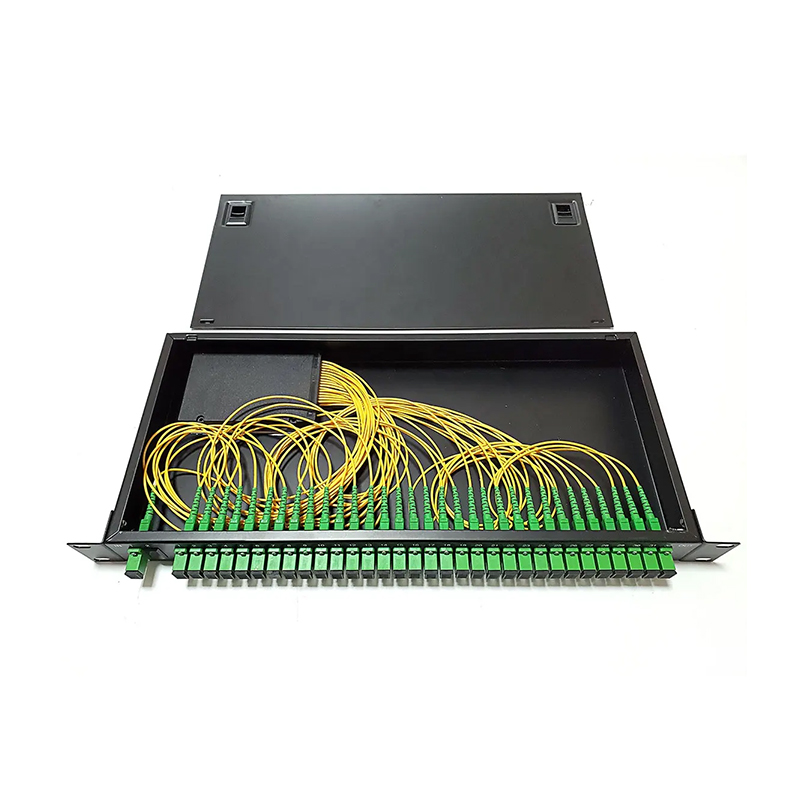

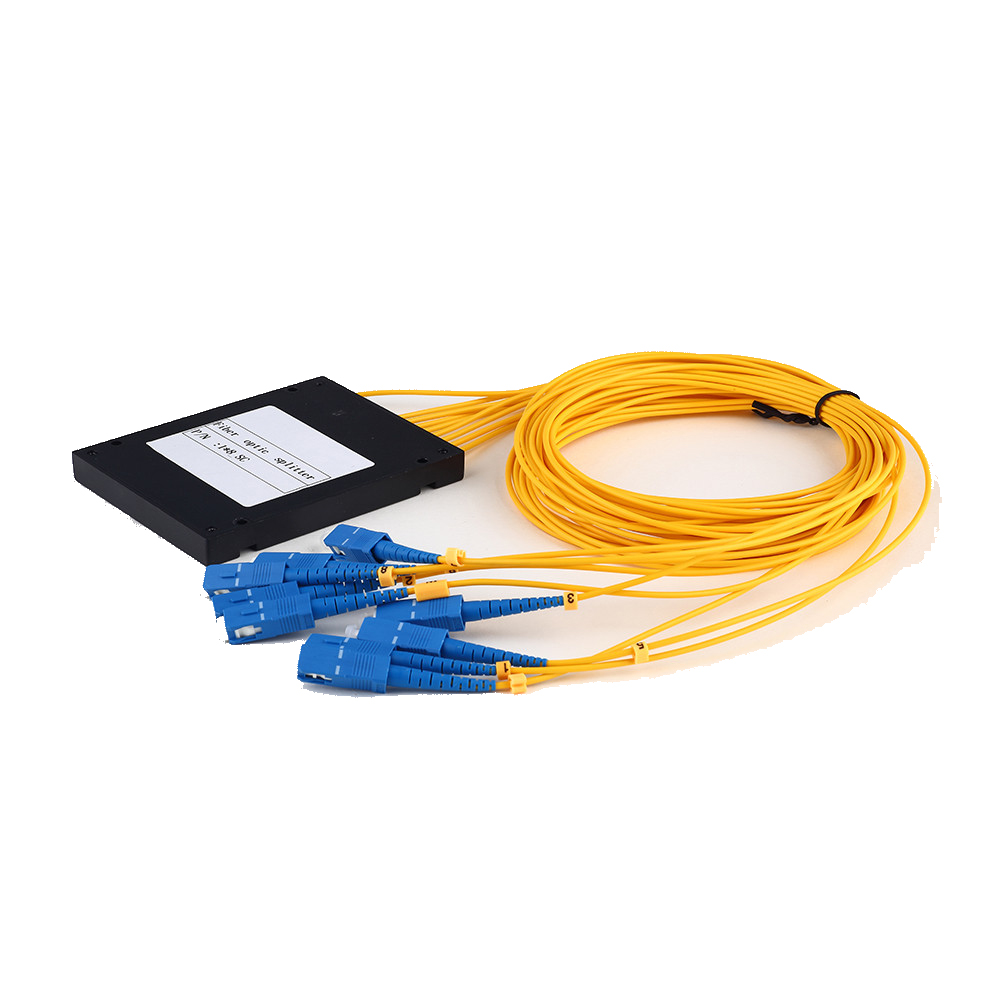

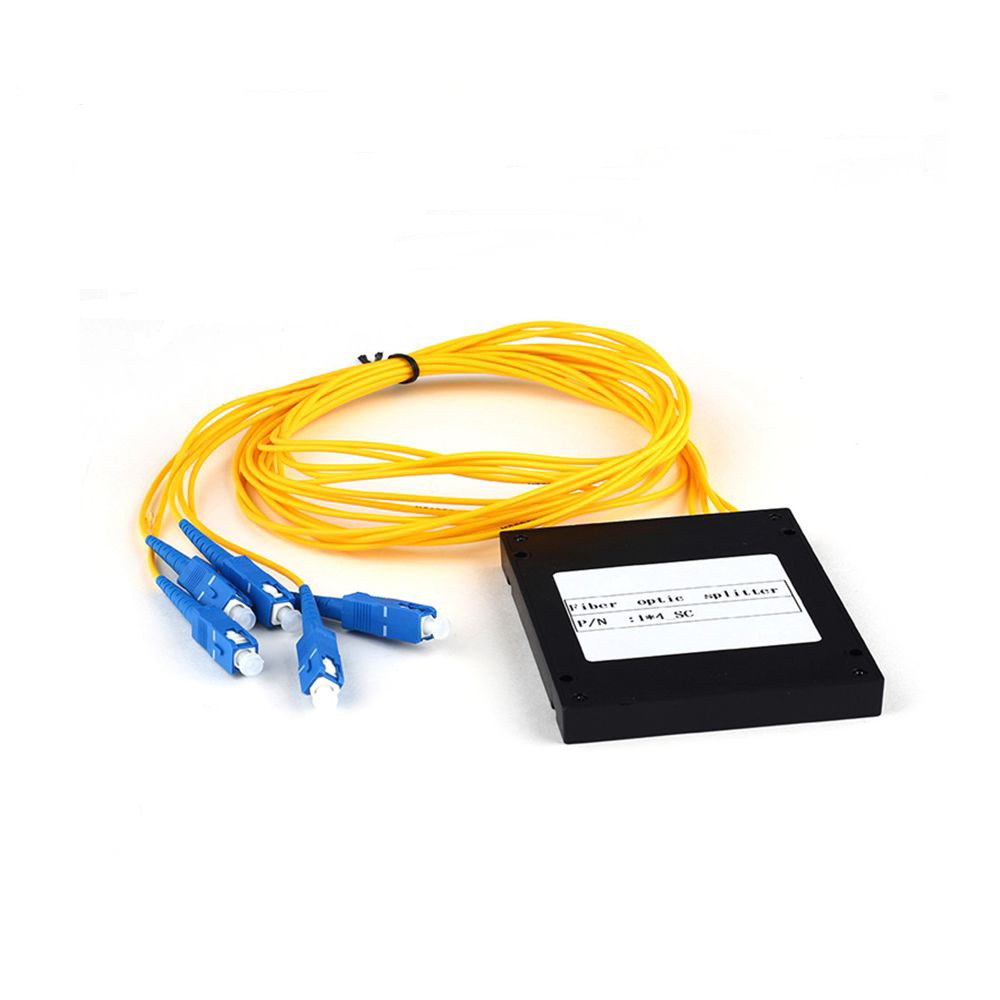

Bao bì mô-đun/plug-in (Module/Plug-in): mô-đun giá 1U tiêu chuẩn, dễ lắp đặt trên giá ODF;
Bao bì khay (Khay): thích ứng với khay nối sợi hoặc hộp phân phối;

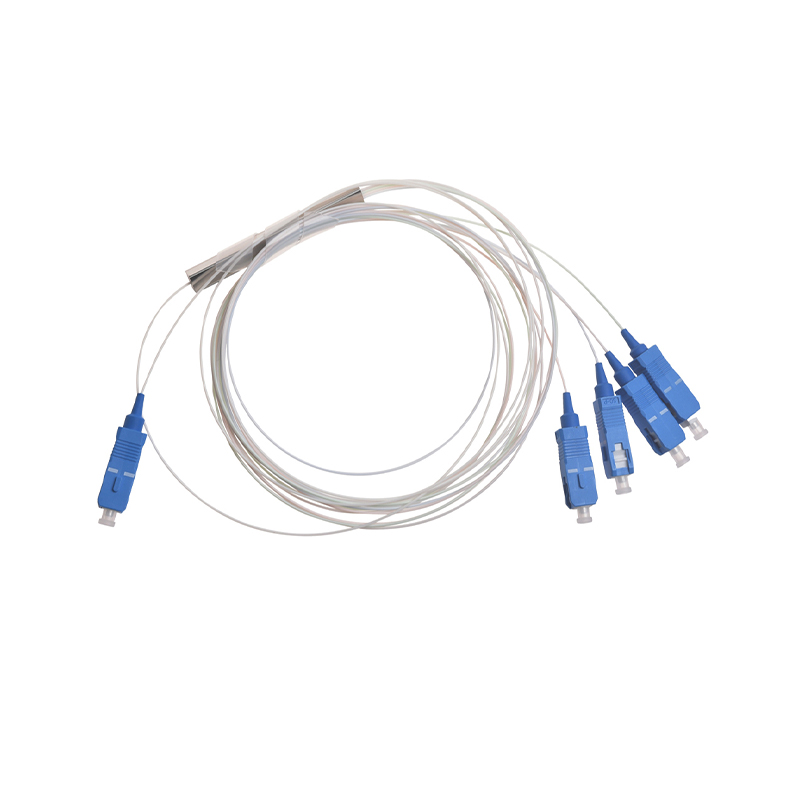

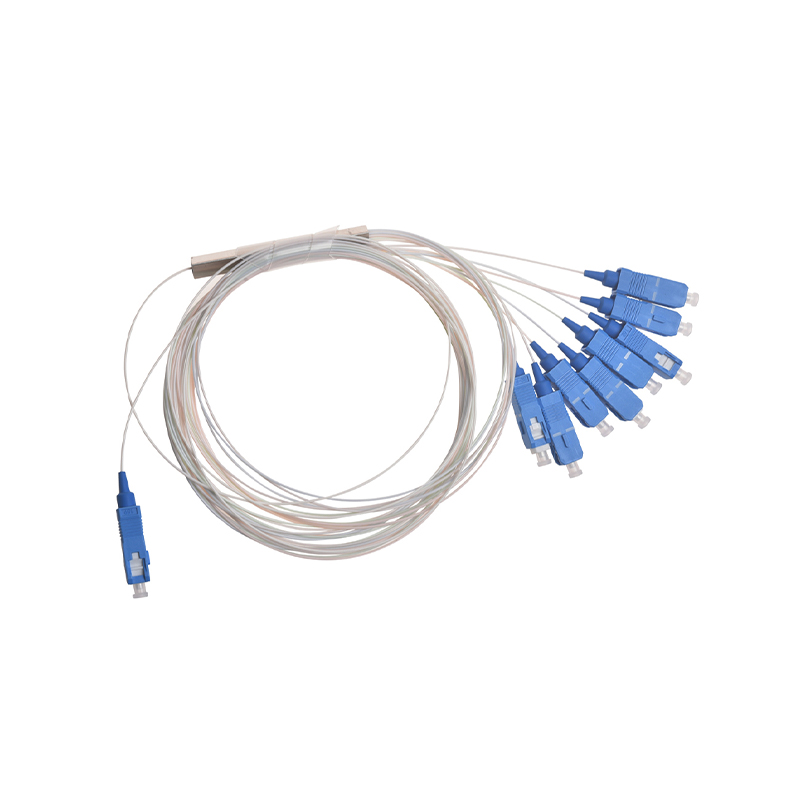

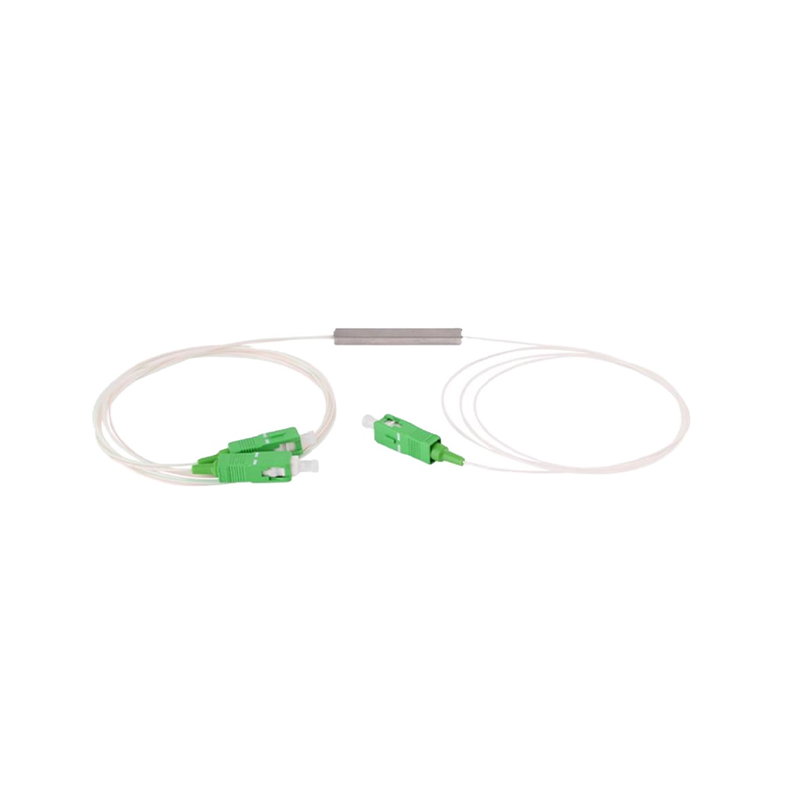

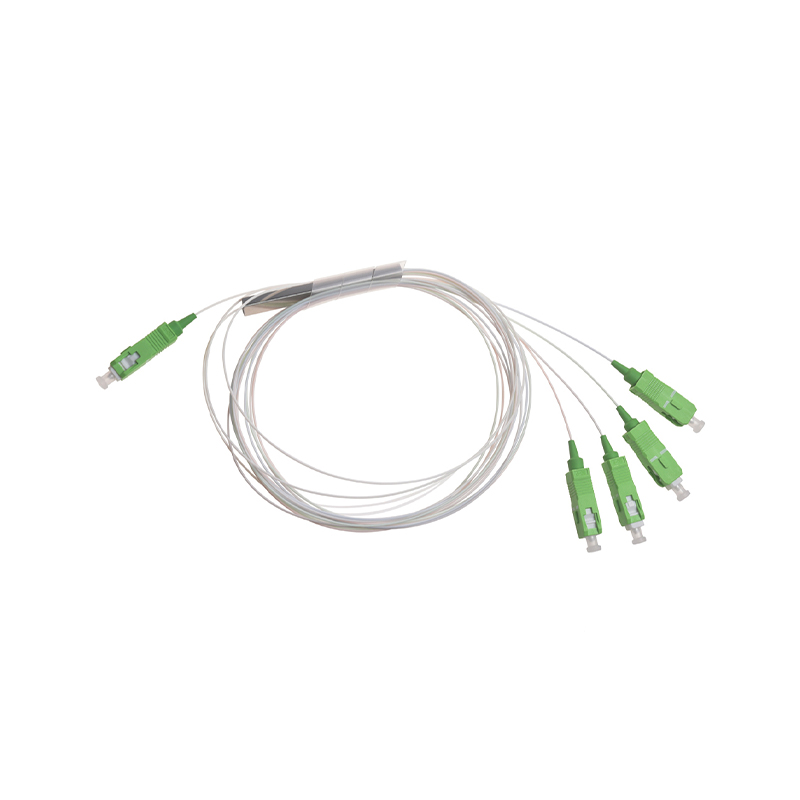

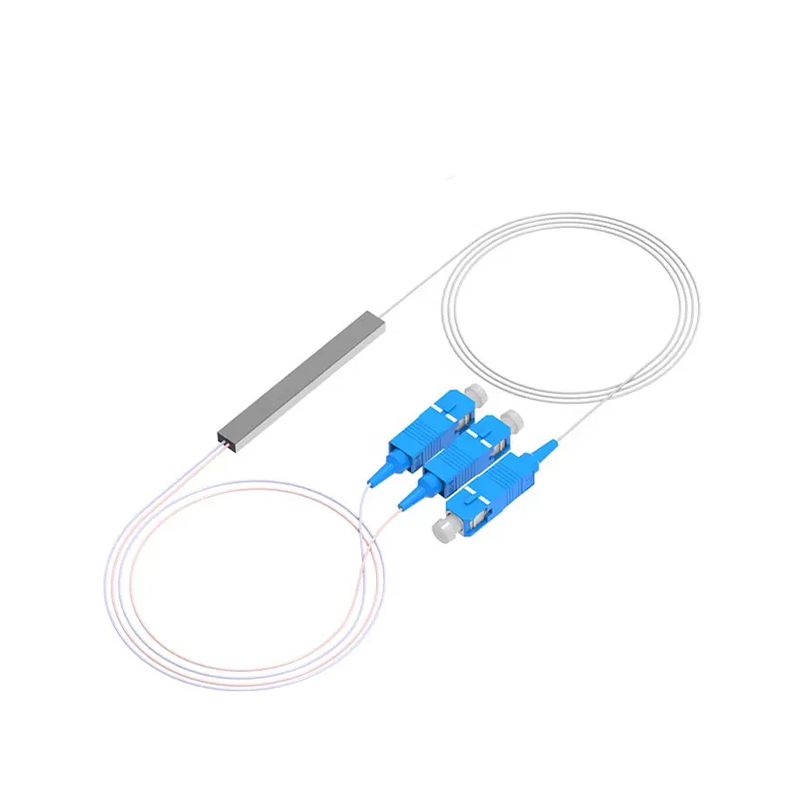

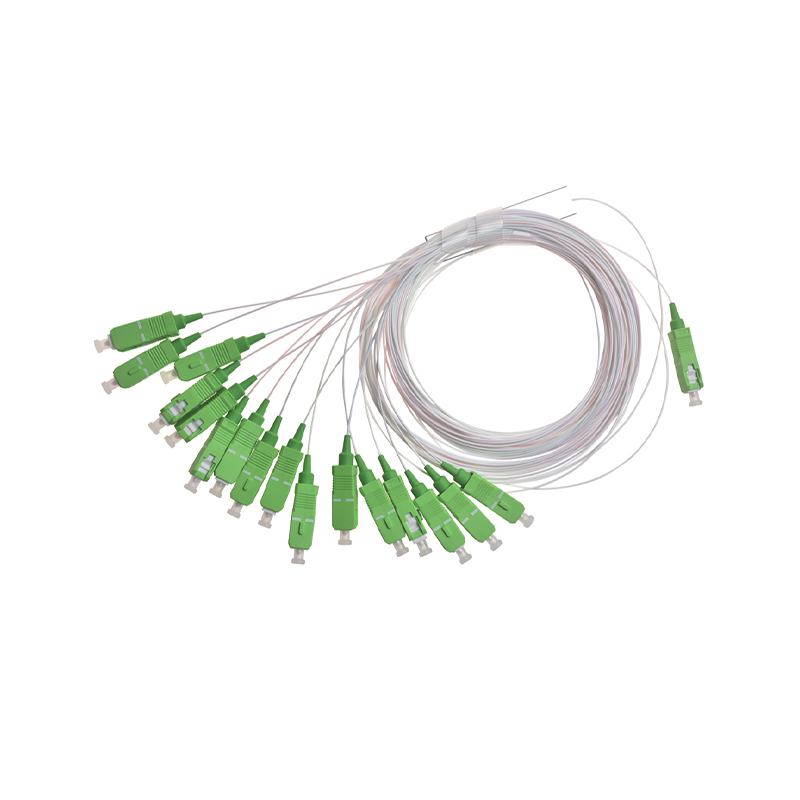

Bao bì ống thép không gỉ (Blockless): thiết kế mức độ bảo vệ cao, phù hợp với môi trường khắc nghiệt như nhiệt độ và độ ẩm cao.
Tất cả các gói đều được làm đầy bằng silicone hoặc nhựa để tăng cường độ ổn định cơ học và khả năng chịu đựng môi trường.

Các thông số hiệu suất chính
Bộ chia PLC của Ninh Ba Goshining tuân thủ nghiêm ngặt các tiêu chuẩn ngành về hiệu suất và tối ưu hóa các thông số chính dựa trên nhu cầu của khách hàng:
Tỷ lệ phân chia: hỗ trợ các cấu hình linh hoạt như 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Bước sóng làm việc: bao gồm cửa sổ đơn (1310/1490/1550nm), cửa sổ kép (1310/1490nm, v.v.) và dải tần đầy đủ (1260-1650nm);
Suy hao chèn (IL): điển hình Phạm vi giá trị là 3,6dB (1x2) đến 21,0dB (1x64), tốt hơn mức trung bình của ngành;
Tính đồng nhất: Sự khác biệt về suy hao chèn của mỗi cổng đầu ra là .01,0dB, đảm bảo phân phối tín hiệu cân bằng;
Suy hao phản hồi (RL): ≥55dB, giảm nhiễu phản xạ tín hiệu;
Mất phụ thuộc phân cực (PDL): .20,2dB, thích ứng với các đầu vào trạng thái phân cực khác nhau;
Khả năng thích ứng với môi trường: nhiệt độ hoạt động -40°C đến 85°C, nhiệt độ bảo quản trong cùng phạm vi, đáp ứng yêu cầu ứng dụng công nghiệp.
Kịch bản ứng dụng chính
Dựa vào lợi thế của đầy đủ các sản phẩm cáp quang, bộ chia PLC của Ninh Ba Goshining được sử dụng rộng rãi trong các tình huống sau:

Mạng FTTH: phân phối tín hiệu cáp quang trung kế đến nhiều thiết bị đầu cuối người dùng (ONT/ONU) tại điểm phân phối quang (ODP);
Hệ thống PON: hỗ trợ phân nhánh tín hiệu quang của EPON, GPON, XG-PON, NG-PON2 và các công nghệ khác;
Mạng quang CATV: thực hiện phân phối đa kênh tín hiệu phát sóng hạ lưu;
Hệ thống cảm biến sợi quang: hỗ trợ thu thập và phân phối tín hiệu đa điểm;
Mạng trung tâm dữ liệu/doanh nghiệp: thích ứng với mạng LAN và xây dựng nhu cầu đi dây cáp quang.
Ngoài ra, công ty còn cung cấp các dịch vụ tùy chỉnh, có thể điều chỉnh tỷ lệ phân chia, hình thức đóng gói hoặc tích hợp các thành phần cáp quang khác (như đầu nối nhanh, jumper) theo nhu cầu đặc biệt của khách hàng để giúp tạo ra các sản phẩm mang thương hiệu riêng.

Những điểm chính của quá trình sản xuất
Quá trình sản xuất bộ chia PLC của Ninh Ba Goshining tuân theo quy trình kiểm soát chất lượng nghiêm ngặt:
Lắng đọng wafer: phát triển lớp ống dẫn sóng silica có độ tinh khiết cao trên đế silicon;
Quang khắc và khắc: hình thành mẫu ống dẫn sóng đặt trước thông qua tiếp xúc với tia cực tím và khắc ion phản ứng (RIE);
Xử lý ủ: tối ưu hóa tính chất quang của ống dẫn sóng và giảm tổn thất truyền dẫn;
Mài và đánh bóng mặt cuối: đảm bảo độ phẳng và độ thẳng đứng của mặt cuối ống dẫn sóng và nâng cao hiệu quả ghép;
Khớp nối căn chỉnh mảng sợi: sử dụng thiết bị có độ chính xác cao để đạt được sự liên kết chính xác và liên kết vĩnh viễn của mặt cuối sợi quang và ống dẫn sóng;
Kiểm tra hiệu suất: kiểm tra toàn diện các tham số chính như suy hao chèn, tính đồng nhất và suy hao phản hồi;
Bảo vệ bao bì: lắp ráp vỏ và đổ đầy keo bảo vệ, đồng thời vượt qua các bài kiểm tra độ tin cậy về môi trường như chu kỳ nhiệt độ và độ rung.

Cân nhắc lựa chọn
Tỷ lệ nhánh: Được xác định theo số lượng người dùng mạng hoặc nút nhánh (chẳng hạn như 1x32, 2x64).
Bước sóng làm việc: Phù hợp với bước sóng mà hệ thống sử dụng (cửa sổ đơn/kép/ba).
Mất chèn: Nó cần được đưa vào ngân sách sức mạnh liên kết và chọn các sản phẩm đáp ứng yêu cầu ký quỹ của hệ thống.
Hình thức đóng gói: Chọn micro, plug-in, khay hoặc ống thép không gỉ tùy theo môi trường lắp đặt (hộp đấu dây/giá đỡ/ngoài trời).
Nhiệt độ hoạt động: Chọn giữa phạm vi nhiệt độ thương mại hoặc công nghiệp tùy thuộc vào môi trường triển khai (trong nhà/ngoài trời).
Tuân thủ tiêu chuẩn Xác nhận việc tuân thủ các tiêu chuẩn ngành (ví dụ: IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
